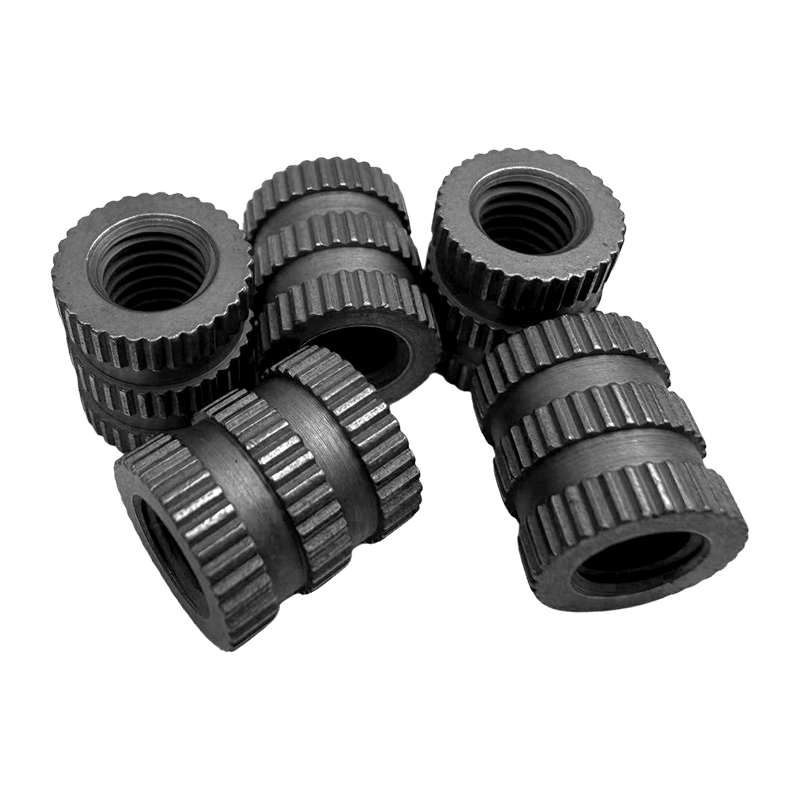

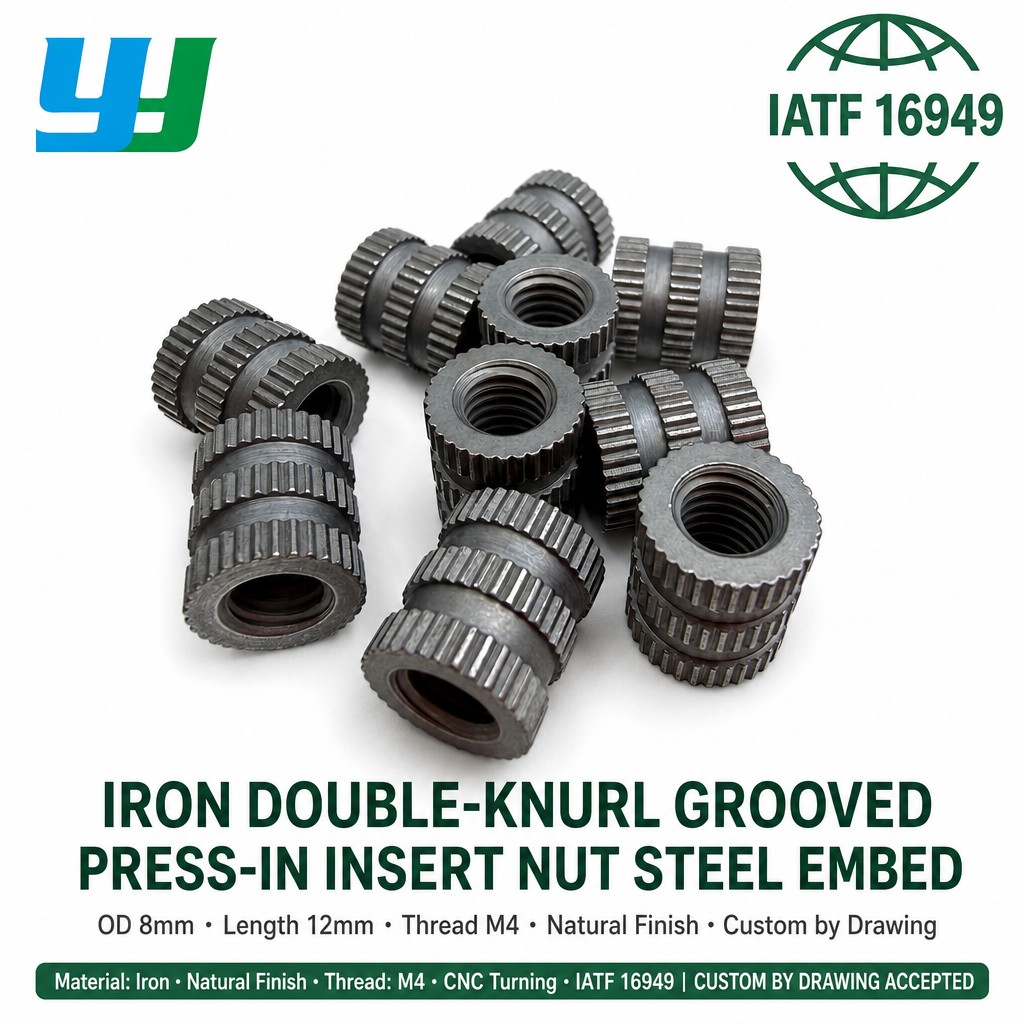

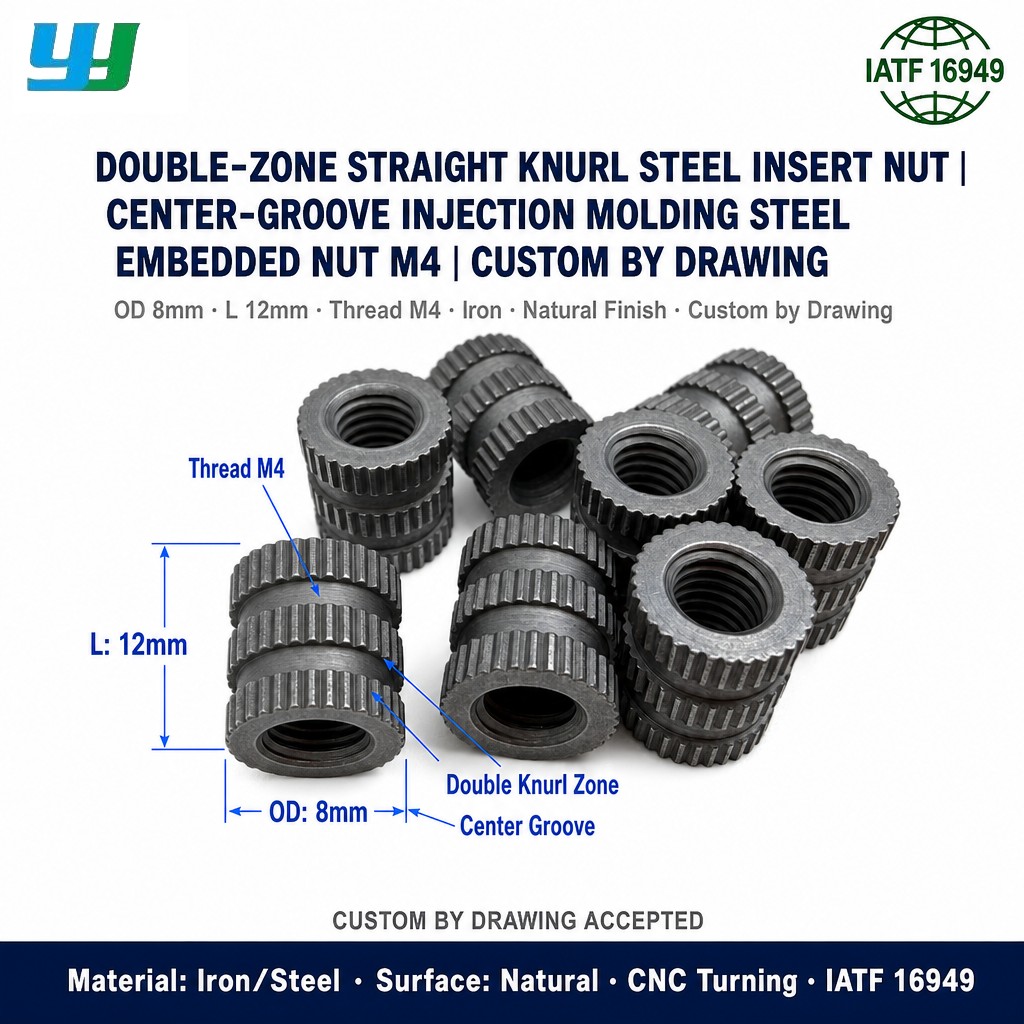

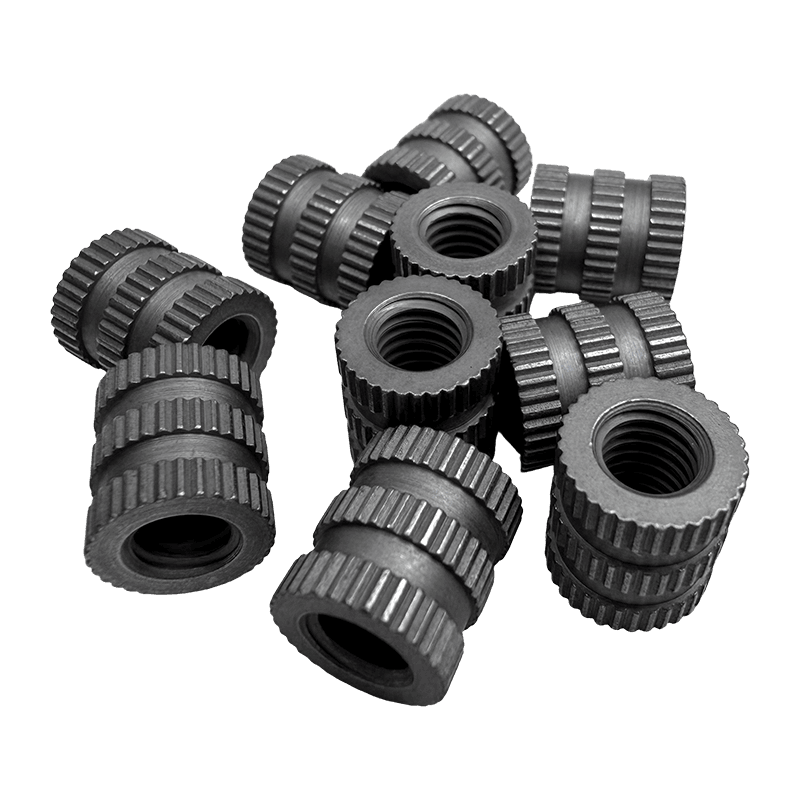

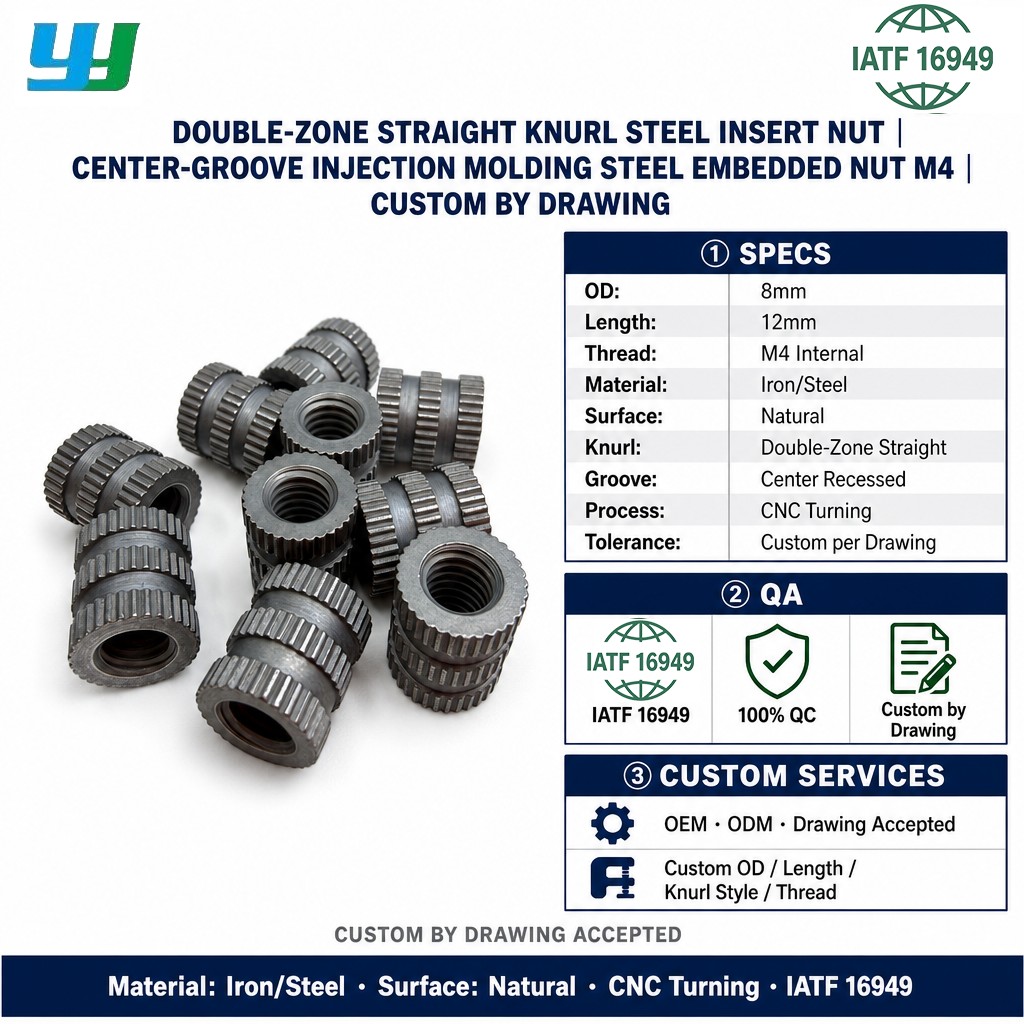

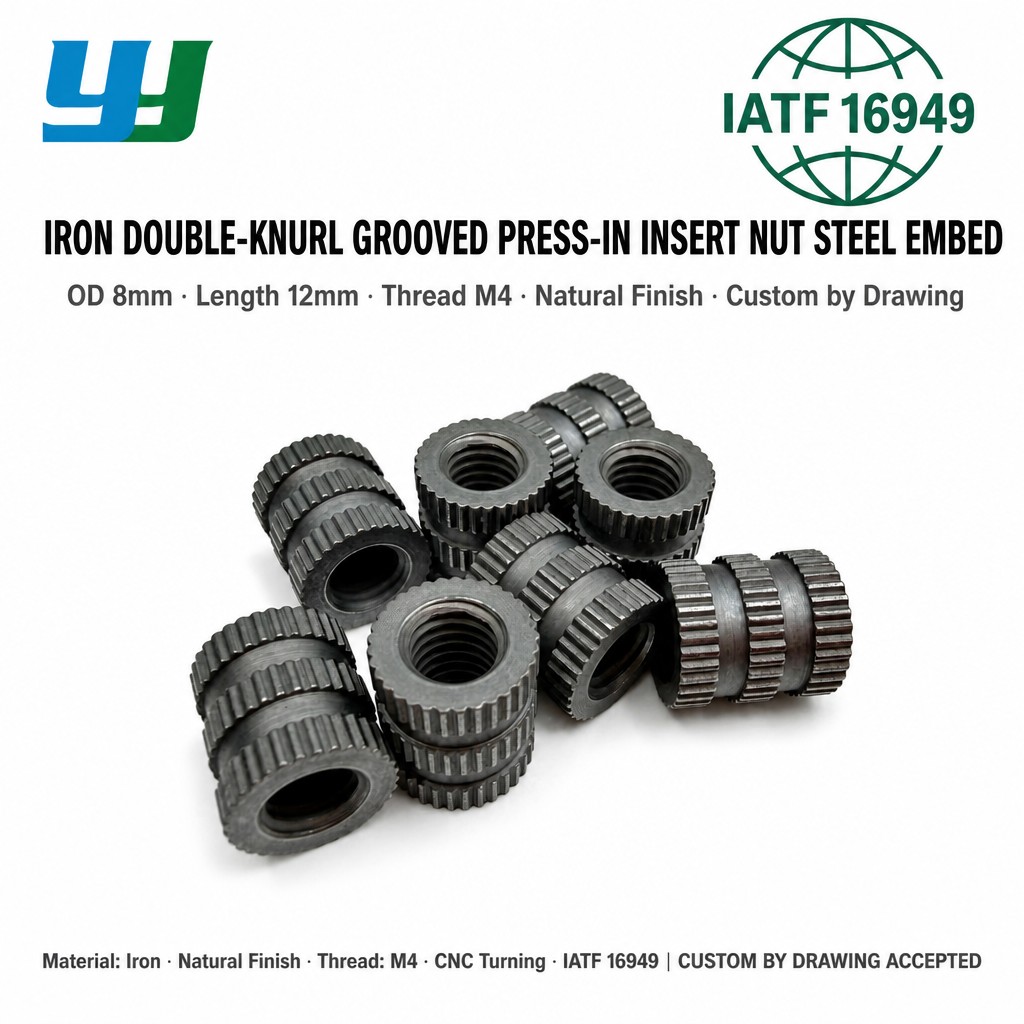

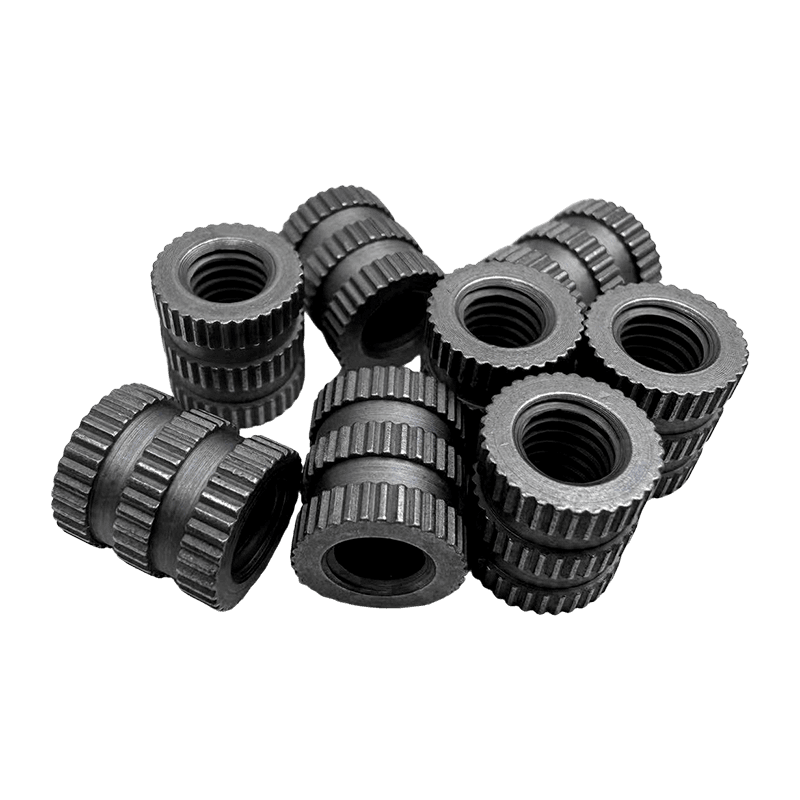

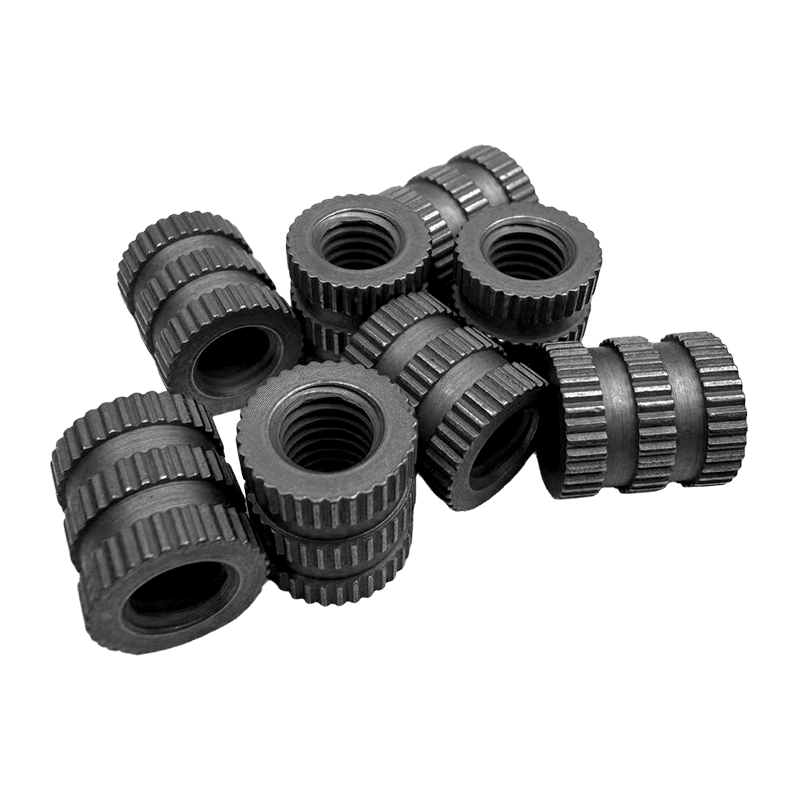

Tuerca empotrada de acero de doble sección con nudos rectos y ranura central

Especificaciones del producto

Número de pieza	YY00180
Material	Hierro
Tratamiento de superficies	Acabado natural
Diámetro exterior	8 mm
Longitud total	12 mm
Hilo	M4
Proceso	Mecanizado
Tipo de nudillo	Dos secciones de moleteado recto, con ranura central
Precio	Comuníquese con nosotros para conocer los precios actuales.
Número de pieza	YY00181
Material	Hierro
Tratamiento de superficies	Acabado natural
Diámetro exterior	9 mm
Longitud total	10 mm
Hilo	M5
Proceso	Mecanizado
Tipo de nudillo	Dos secciones de moleteado recto, con ranura central
Precio	Comuníquese con nosotros para conocer los precios actuales.
Número de pieza	YY00183
Material	Hierro
Tratamiento de superficies	Acabado natural
Diámetro exterior	10 mm
Longitud total	11 mm
Hilo	M6
Proceso	Mecanizado
Tipo de nudillo	Dos secciones de moleteado recto, con ranura central
Precio	Comuníquese con nosotros para conocer los precios actuales.
Personalización	El diámetro exterior, la longitud, el tamaño de la rosca, las dimensiones de la ranura y el patrón de moleteado no estándar están disponibles previa solicitud, incluida la producción a partir de dibujos o muestras.

Ventajas principales

• moleteado recto de doble sección: dos bandas moleteadas aumentan el área de contacto con el plástico y proporcionan zonas de acoplamiento separadas dentro del termoplástico.
• Ranura central: la ranura separa las dos secciones moleteadas y puede acomodar una característica coincidente en el orificio moldeado, lo que favorece el posicionamiento durante la instalación.
• Geometría anti-extracción: Las secciones moleteadas crean un enclavamiento mecánico con el plástico después del moldeo, la fijación térmica o el ajuste a presión.
• Construcción de hierro: El hierro proporciona resistencia mecánica para aplicaciones sujetas a torsión y carga de apriete.
• Acabado natural: La superficie sin tratar se adapta a aplicaciones donde no se requiere recubrimiento adicional y donde las propiedades del material base se utilizan directamente.
• Tres tamaños estándar: La gama cubre roscas internas M4, M5 y M6 con diámetros exteriores de 8 mm a 10 mm.
• Personalización basada en dibujos y muestras: se pueden producir dimensiones y configuraciones de hilos no estándar a partir de dibujos o muestras de clientes.

Características del producto

• Dos secciones de moleteado recto a lo largo del cuerpo, con una ranura central.
• Tres tamaños estándar: 8 mm por 12 mm con M4; 9 mm por 10 mm con M5; 10 mm por 11 mm con M6.
• Cuerpo de hierro mecanizado con tolerancia dimensional constante.
• Hilo métrico interno producido a tono estándar.
• Acabado natural sin tratamiento superficial adicional.
• Adecuado para moldeo por inserción, fijación por calor, ajuste a presión e inserción ultrasónica.
• Se puede producir según dibujos o muestras del cliente para dimensiones y geometría de ranura no estándar.

Aplicaciones

• Carcasas y cerramientos para productos electrónicos de consumo
• Componentes plásticos para electrodomésticos
• Componentes plásticos para interiores de automóviles
• Paneles de control industrial y carcasas de instrumentos
• Carcasas para herramientas eléctricas y equipos
• Equipos de telecomunicaciones
• Prototipos y conjuntos moldeados de bajo volumen
• Piezas termoplásticas que requieren fijación y desmontaje repetidos

Preguntas frecuentes y soluciones

Q1: ¿Cuál es la función del surco central?
R: La ranura separa las dos secciones moleteadas y puede acomodar una característica coincidente en el orificio moldeado. Esto favorece el posicionamiento durante la instalación y proporciona una transición definida entre las dos bandas moleteadas.

Q2: ¿Cómo se instalan estos insertos?
R: Se pueden instalar mediante moldeo por inserción, fijación térmica, ajuste a presión o inserción ultrasónica, según el tipo de plástico y el espesor de la pared. El estacado térmico se usa comúnmente para termoplásticos porque el plástico derretido fluye hacia el moleteado y se reinicia a su alrededor.

P3: ¿Cómo selecciono entre los tres tamaños?
R: La selección depende del tamaño de rosca requerido, el espesor de la pared saliente y los requisitos de carga. El tamaño de 8 mm por 12 mm con M4 se adapta a protuberancias compactas; el tamaño de 9 mm por 10 mm con M5 se adapta a protuberancias medianas; el tamaño de 10 mm por 11 mm con M6 se adapta a protuberancias más grandes y requisitos de carga más altos.

P4: ¿Qué información se necesita para una cotización personalizada?
R: Proporcione el número de pieza, el diámetro exterior, la longitud total, el tamaño de la rosca, las dimensiones de la ranura, el tipo de moleteado, el material, el tratamiento de la superficie, la cantidad y cualquier requisito de dibujo o tolerancia.

Precauciones

• Confirme el diámetro del orificio moldeado, las dimensiones de la ranura y el espesor de la pared saliente antes de la instalación.
• Utilice los parámetros de instalación recomendados para el material plástico específico.
• Evite el calor excesivo durante la fijación térmica, que puede deformar el plástico circundante.
• El hierro sin tratamiento superficial está sujeto a oxidación; guárdelo en un ambiente seco y aplique protección superficial cuando sea necesario.
• Verifique la compatibilidad de la rosca con el tornillo de acoplamiento antes del montaje.
• Para aplicaciones de alto torque, pruebe el inserto en el plástico real para confirmar el rendimiento.

Personalización y pedidos

Se pueden producir tuercas incrustadas no estándar según dibujos o muestras del cliente. Las opciones de personalización incluyen diámetro exterior, longitud, tamaño de rosca, dimensiones de ranura, tipo de moleteado, material, tratamiento de superficie y chaflán. Comuníquese con nosotros con sus especificaciones y detalles de solicitud para obtener una cotización.
