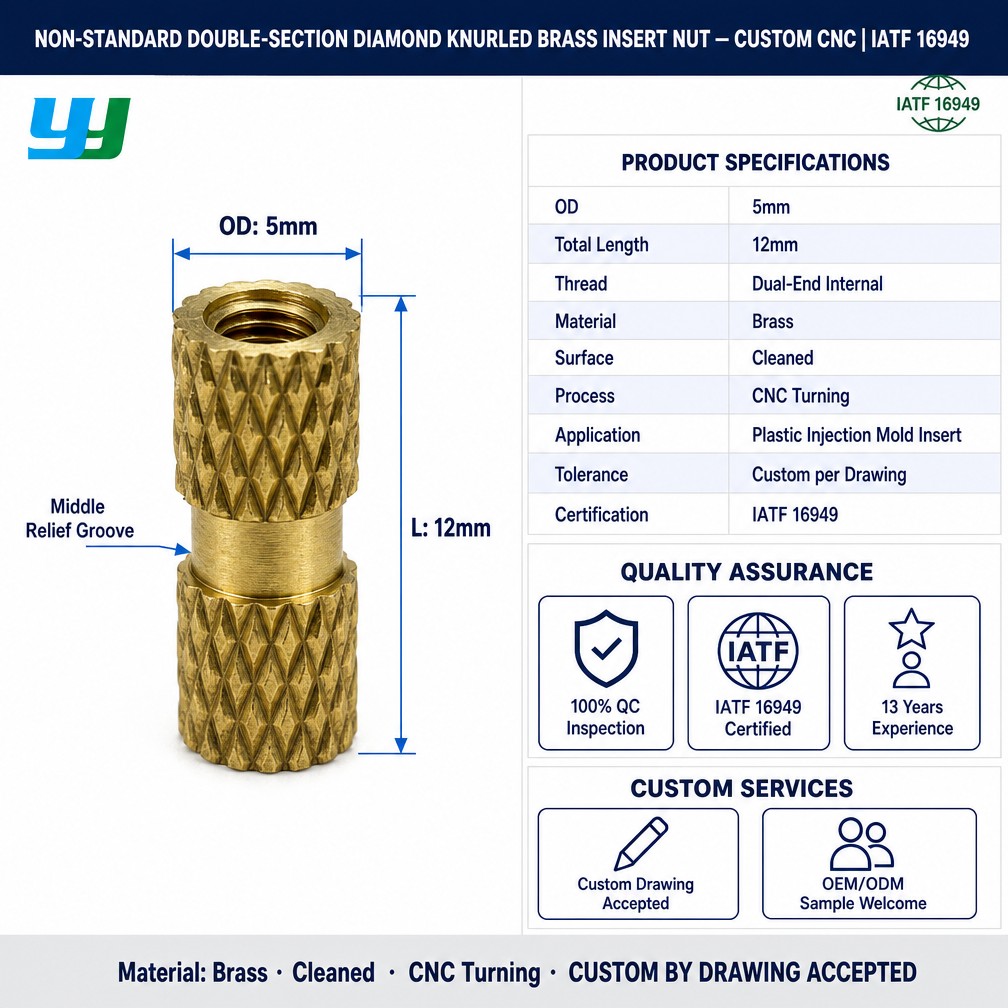

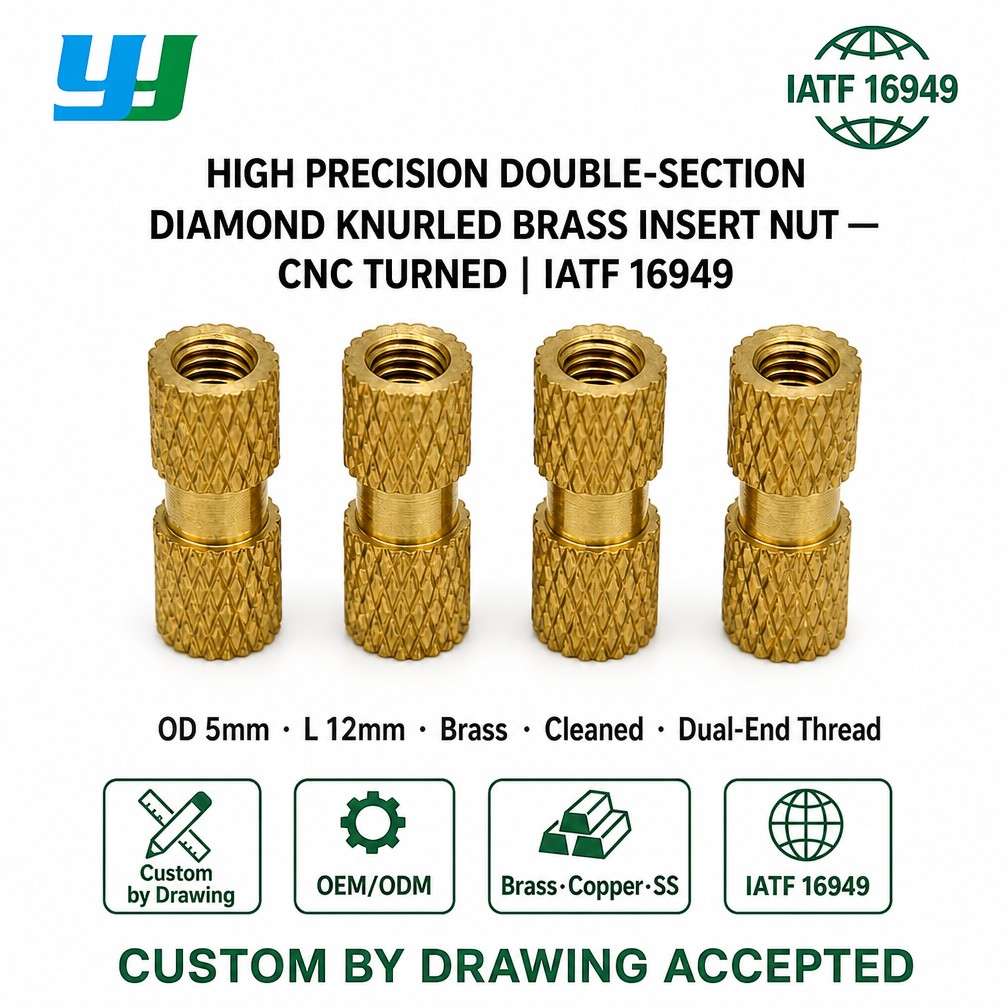

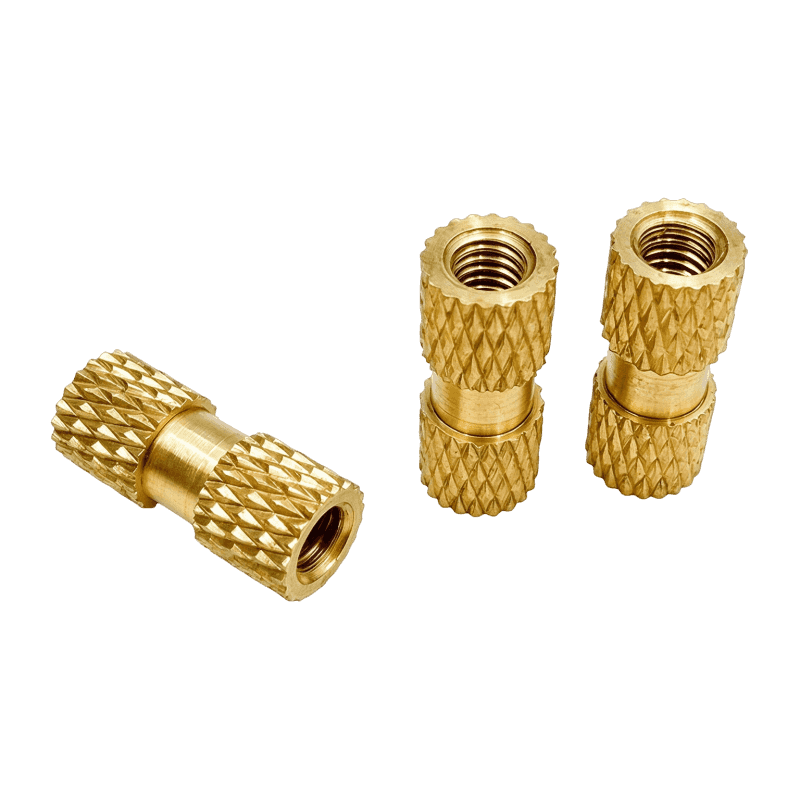

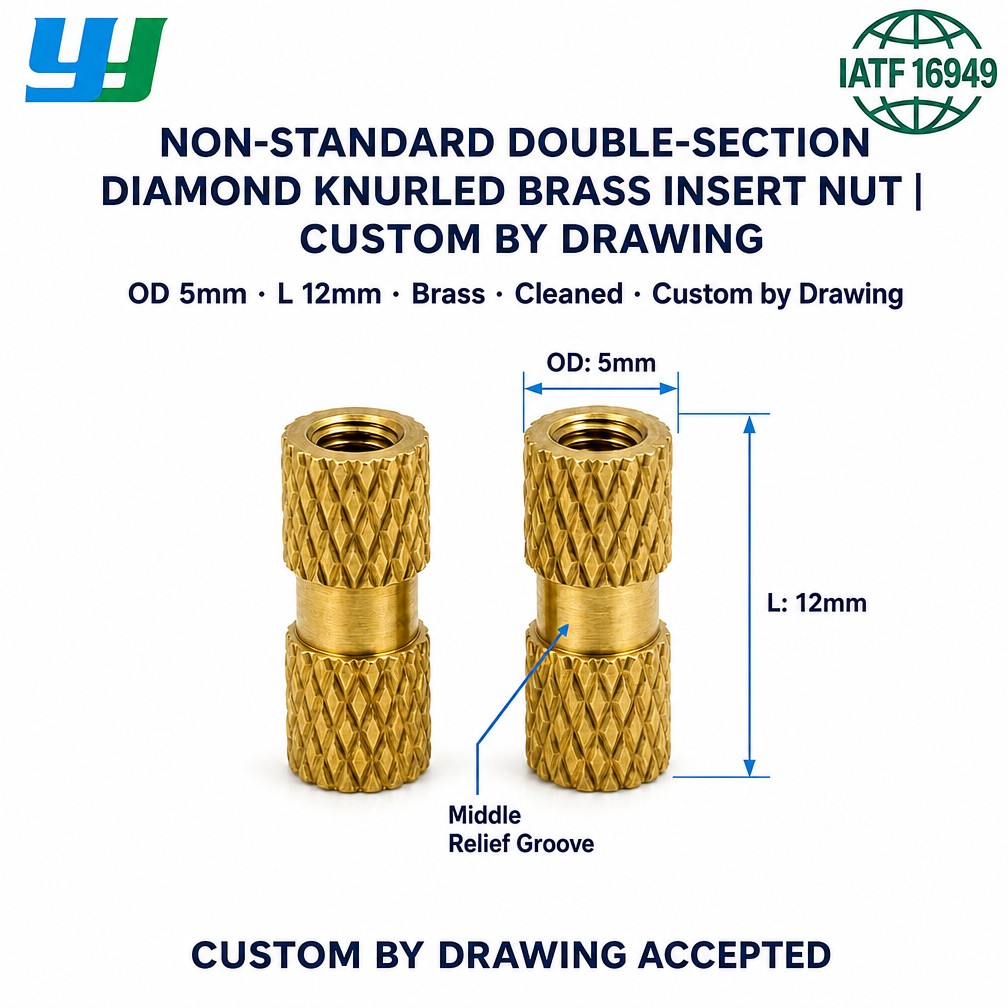

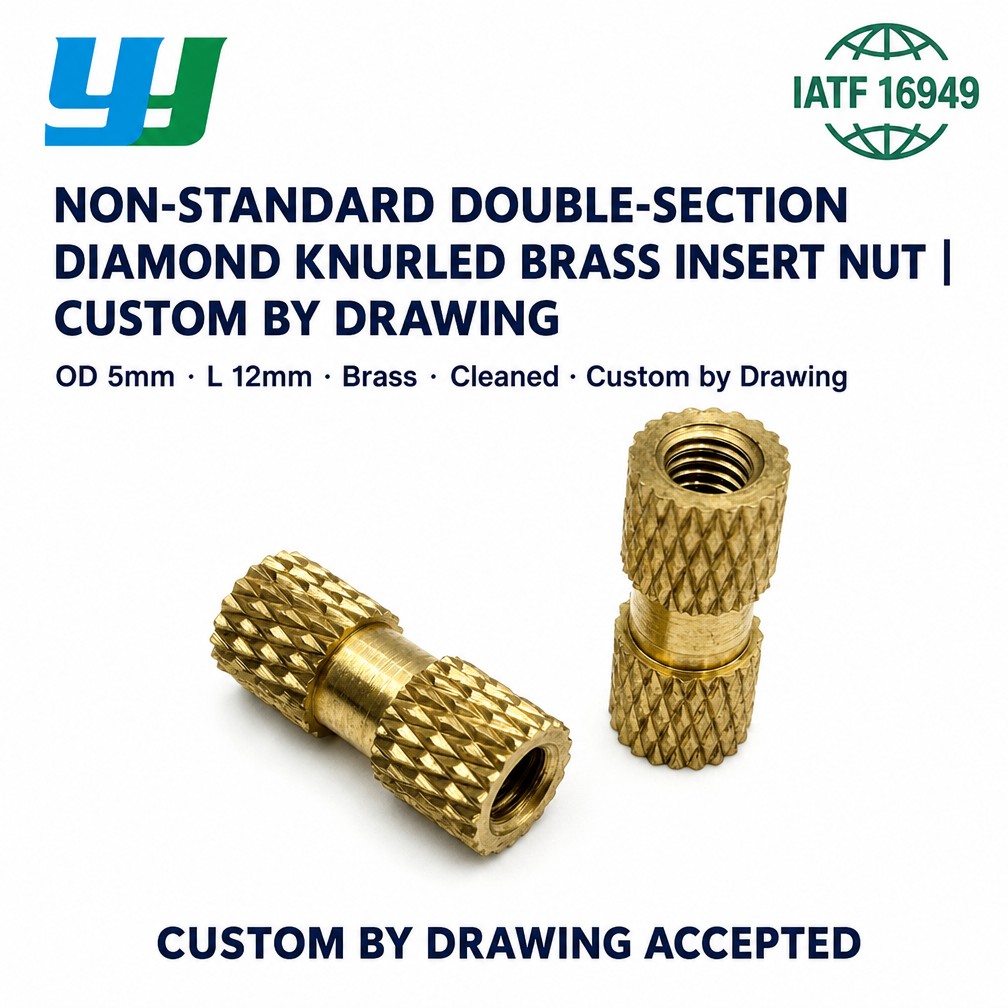

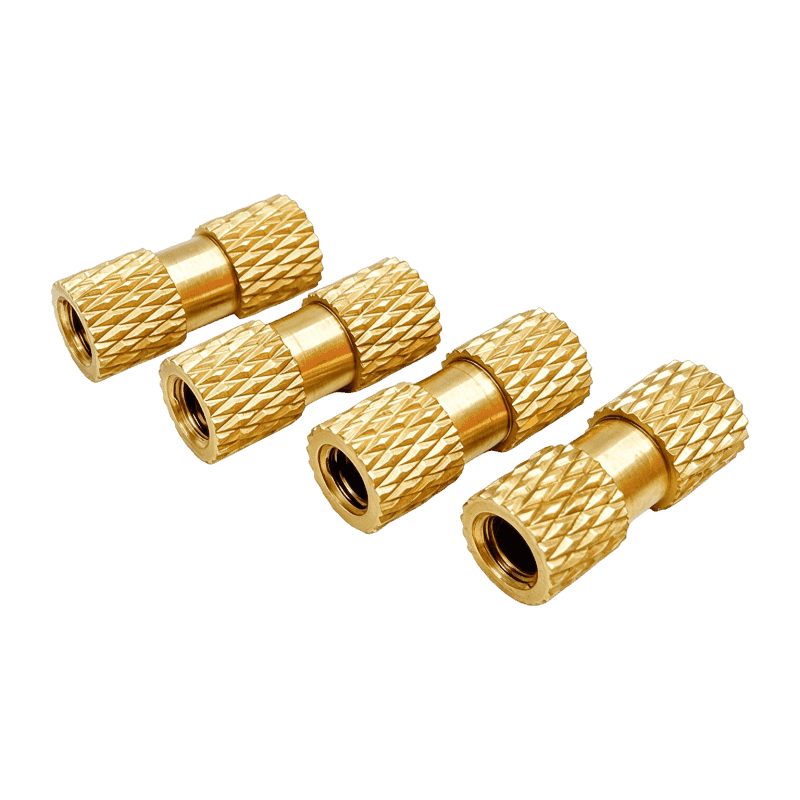

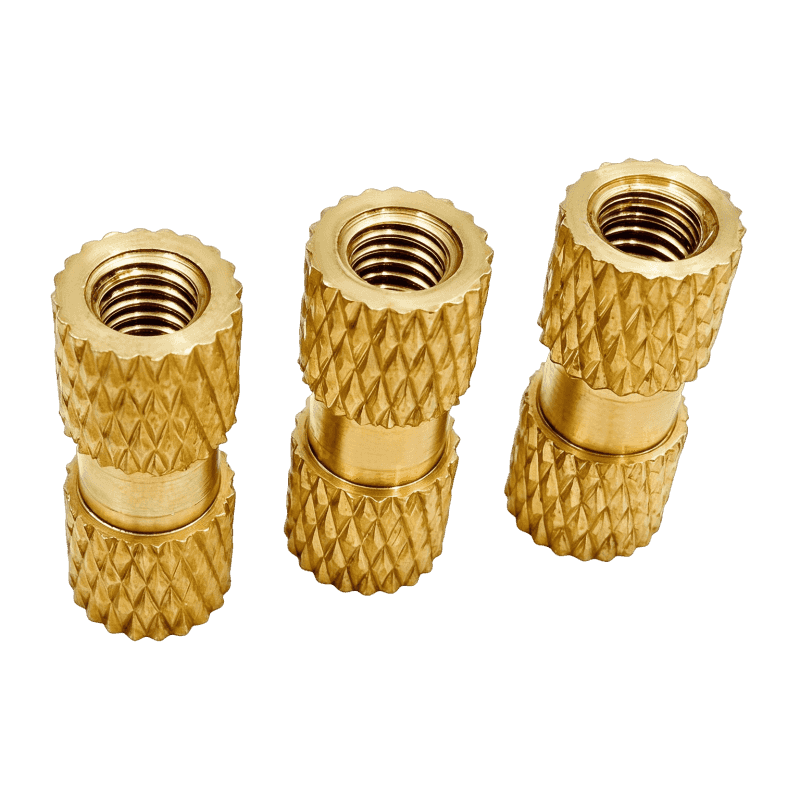

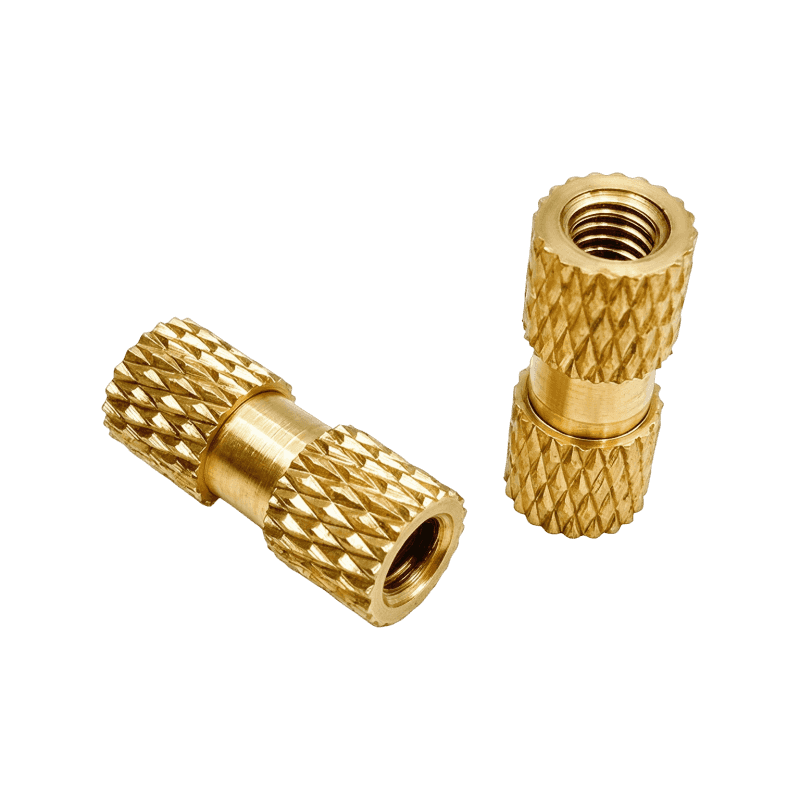

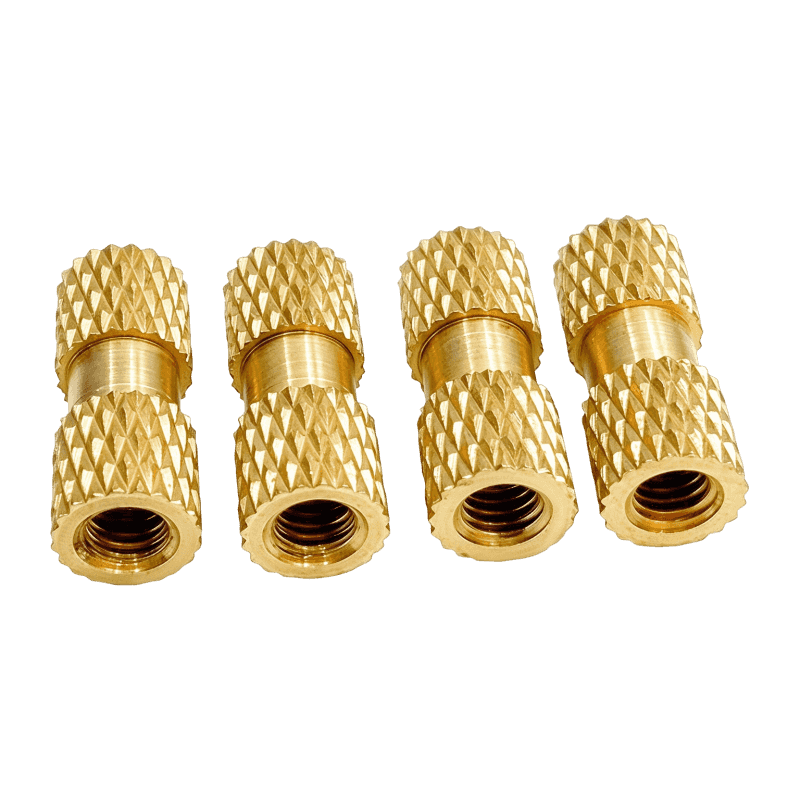

Tuerca de inserción de latón con punta de diamante de doble sección de alta precisión

Especificaciones del producto

Material	Latón
Tratamiento de superficies	Limpieza
Diámetro exterior	5 mm
Longitud total	12 mm
Proceso	Giro CNC
Tipo de hilo	Hilo interno en ambos extremos
Tipo de nudillo	Dos secciones de moleteado de diamante, con una ranura en relieve central
Precio	Comuníquese con nosotros para conocer los precios actuales.
Personalización	El diámetro exterior, la longitud, el tamaño de la rosca, las dimensiones de la ranura y el patrón de moleteado no estándar están disponibles previa solicitud.

Ventajas principales

• Moleteado de diamante de doble sección: dos bandas moleteadas con trama transversal se acoplan al plástico en múltiples direcciones y proporcionan varias zonas de contacto dentro del termoplástico.
• Ranura de relieve central: la ranura separa las dos secciones moleteadas y puede acomodar una característica coincidente en el orificio moldeado, lo que favorece el posicionamiento durante la instalación.
• Rosca interna de doble extremo: las roscas internas en ambos extremos permiten la fijación desde cualquier lado del inserto y se adaptan a diseños de conexión pasante en conjuntos de plástico.
• Geometría anti-extracción: Las secciones moleteadas crean un enclavamiento mecánico con el plástico después del moldeo o el estacado térmico.
• Torneado CNC: El proceso de mecanizado mantiene una tolerancia dimensional constante en el diámetro exterior, la longitud y ambas roscas internas.
• Construcción de latón: El latón ofrece conductividad térmica y resistencia a la corrosión en ambientes interiores típicos, y es compatible con procesos comunes de moldeo y fijación de calor.
• Superficie limpia: el tratamiento de limpieza elimina los residuos de mecanizado y prepara la superficie para un comportamiento de inserción constante.
• Longitud extendida: la longitud total de 12 mm se adapta a protuberancias más profundas y proporciona una profundidad de acoplamiento más larga.

Características del producto

• Dos secciones de moleteado de diamante a lo largo del cuerpo, con una ranura en relieve central.
• Configuración de rosca interna de doble extremo.
• Cuerpo de latón mecanizado con tolerancia dimensional constante.
• Diámetro exterior de 5 mm y longitud total de 12 mm.
• Tratamiento de superficies de limpieza para eliminación de fluido de corte y partículas finas.
• Adecuado para moldeo por inserción, fijación por calor, inserción ultrasónica y ajuste a presión.
• Se puede producir según dibujos del cliente para dimensiones y geometría de ranura no estándar.

Aplicaciones

• Carcasas y cerramientos para productos electrónicos de consumo
• Carcasas pequeñas para dispositivos electrónicos
• Componentes plásticos para interiores de automóviles
• Paneles de control industrial y carcasas de instrumentos
• Carcasas de plástico para dispositivos médicos
• Equipos de telecomunicaciones
• Prototipos y conjuntos moldeados de bajo volumen
• Piezas termoplásticas que requieren fijación por ambos lados

Preguntas frecuentes y soluciones

P1: ¿Cuál es la función de la ranura de relieve central?
R: La ranura separa las dos secciones moleteadas y puede acomodar una característica coincidente en el orificio moldeado. Esto favorece el posicionamiento durante la instalación y proporciona una transición definida entre las dos bandas moleteadas.

Q2: ¿Cómo se instala este inserto?
R: Se puede instalar mediante moldeo por inserción, fijación térmica, inserción ultrasónica o ajuste a presión, según el tipo de plástico y el espesor de la pared. El estacado térmico se usa comúnmente para termoplásticos porque el plástico derretido fluye hacia el moleteado y se reinicia a su alrededor.

P3: ¿Cuál es el propósito del hilo interno de doble extremo?
R: Las roscas internas en ambos extremos permiten insertar sujetadores desde cualquier lado del inserto. Esto se adapta a diseños de conexión directa donde los componentes se fijan en ambas caras de una pieza de plástico.

P4: ¿Qué información se necesita para una cotización personalizada?
R: Proporcione el diámetro exterior, la longitud total, el tamaño de la rosca en cada extremo, el tipo de moleteado, las dimensiones de la ranura, el material, el tratamiento de la superficie, la cantidad y cualquier requisito de dibujo o tolerancia.

Precauciones

• Confirme el diámetro del orificio moldeado, las dimensiones de la ranura y el espesor de la pared saliente antes de la instalación.
• Utilice los parámetros de instalación recomendados para el material plástico específico.
• Evite el calor excesivo durante la fijación térmica, que puede deformar el plástico circundante.
• Conservar en un ambiente seco para limitar la oxidación de la superficie.
• Verifique la compatibilidad de la rosca en ambos extremos con los tornillos de acoplamiento antes del montaje.
• Para aplicaciones de alto torque, pruebe el inserto en el plástico real para confirmar el rendimiento.

Personalización y pedidos

Se pueden producir tuercas incrustadas de latón no estándar según dibujos o muestras del cliente. Las opciones de personalización incluyen diámetro exterior, longitud, tamaño de rosca en cada extremo, tipo de moleteado, dimensiones de la ranura, material, tratamiento de la superficie y chaflán. Comuníquese con nosotros con sus especificaciones y detalles de solicitud para obtener una cotización.
