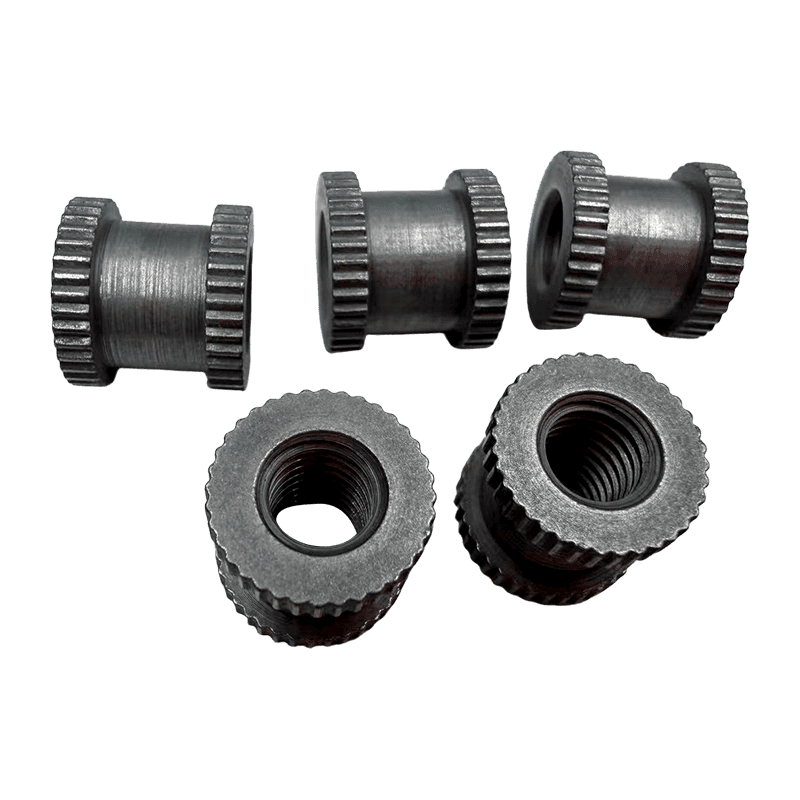

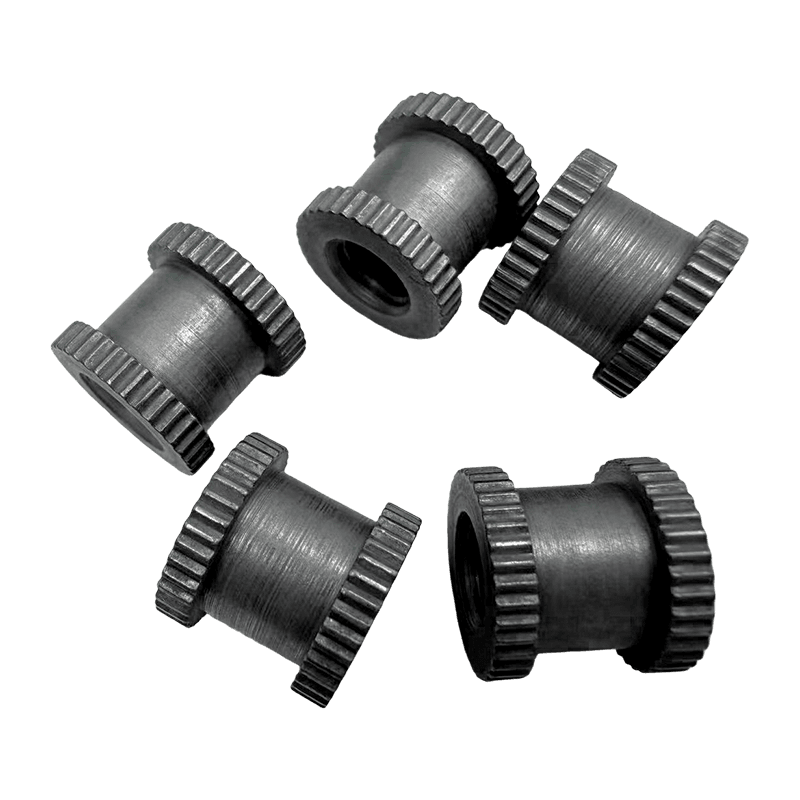

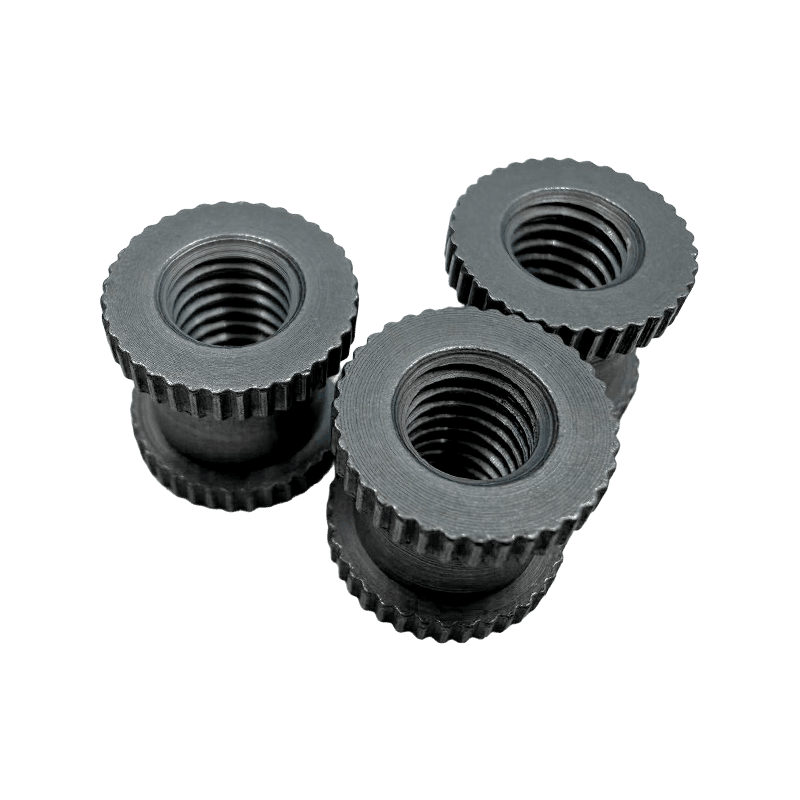

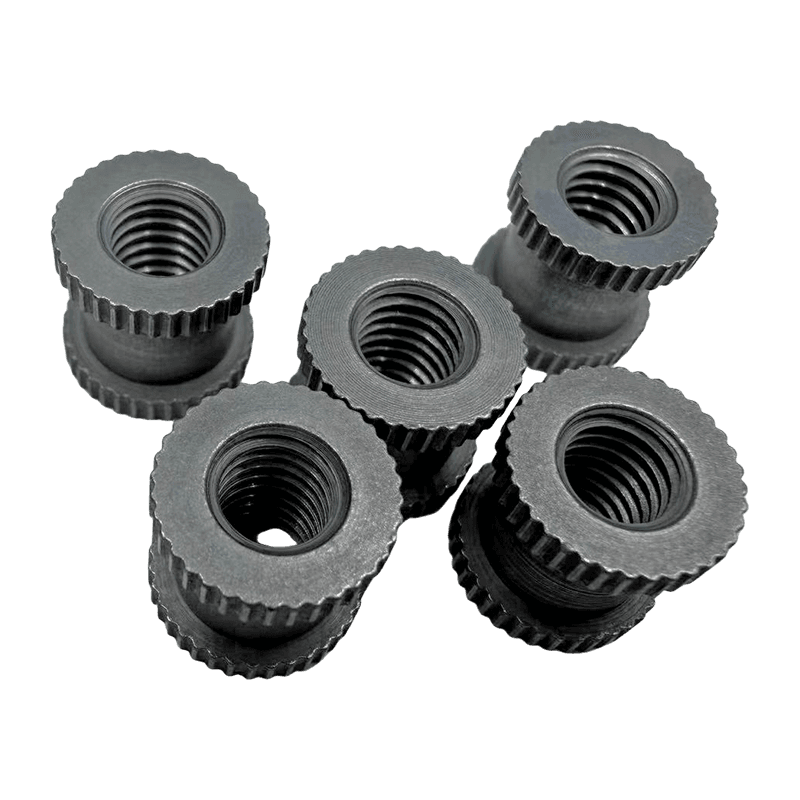

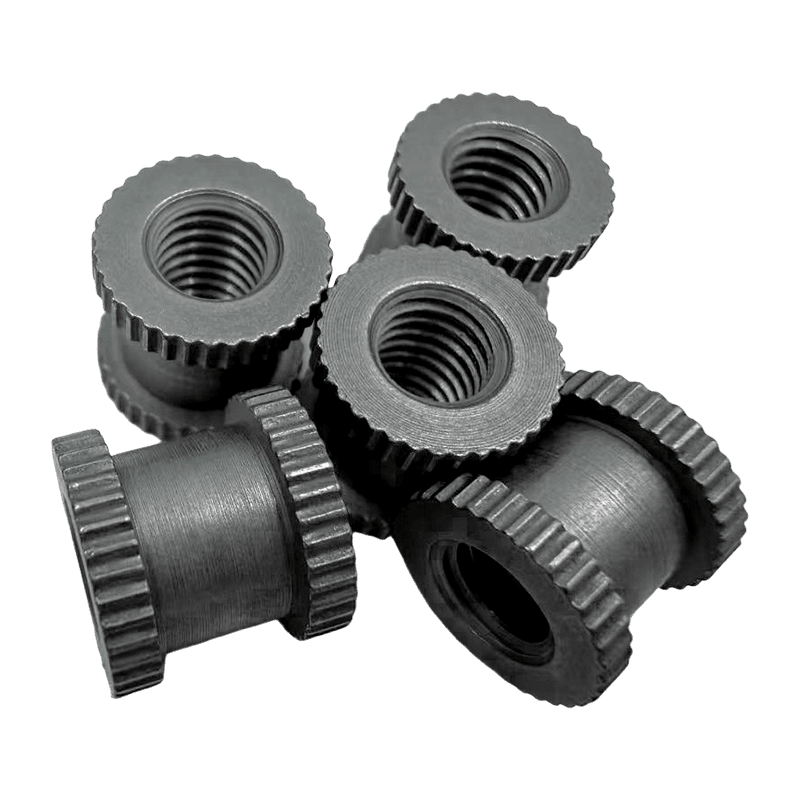

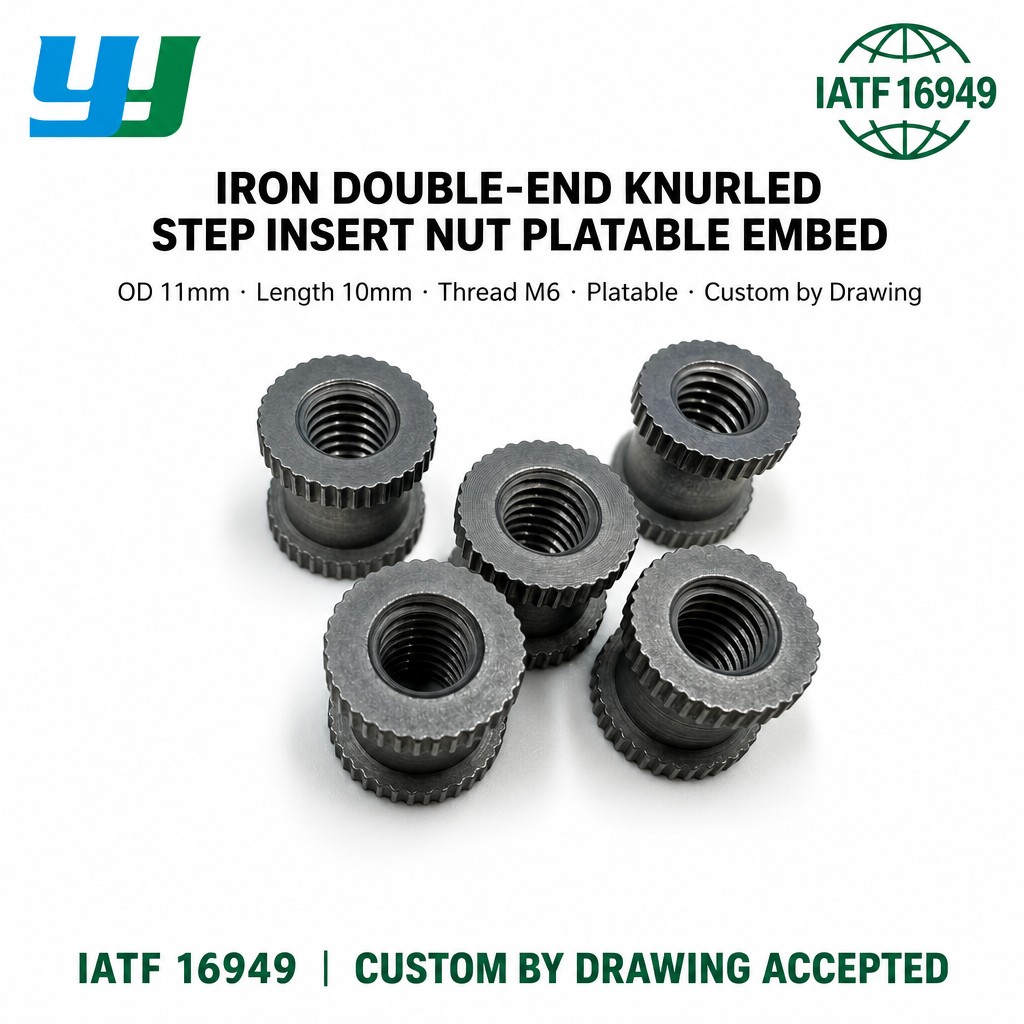

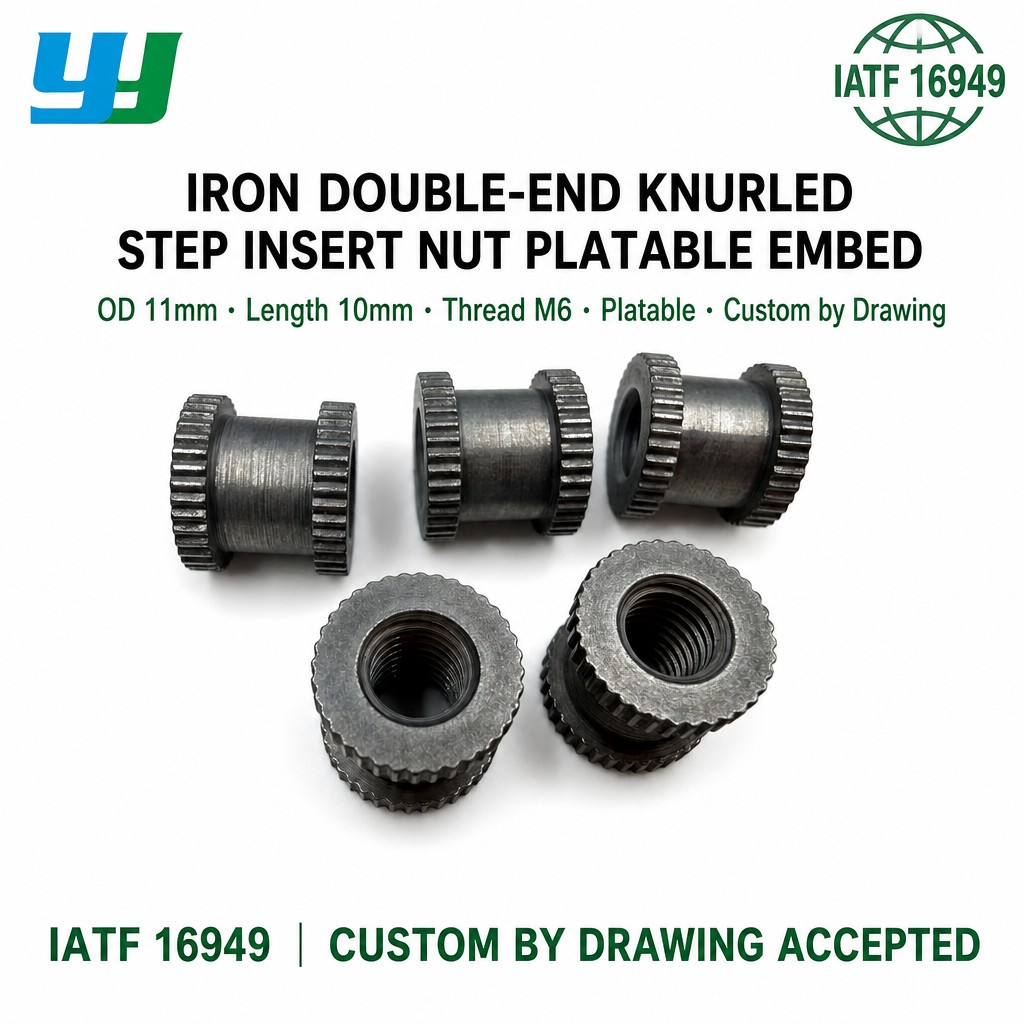

Tuerca embebida moldeada por inyección moleteada de doble extremo, tuerca de inserción escalonada de plástico con estacas térmicas

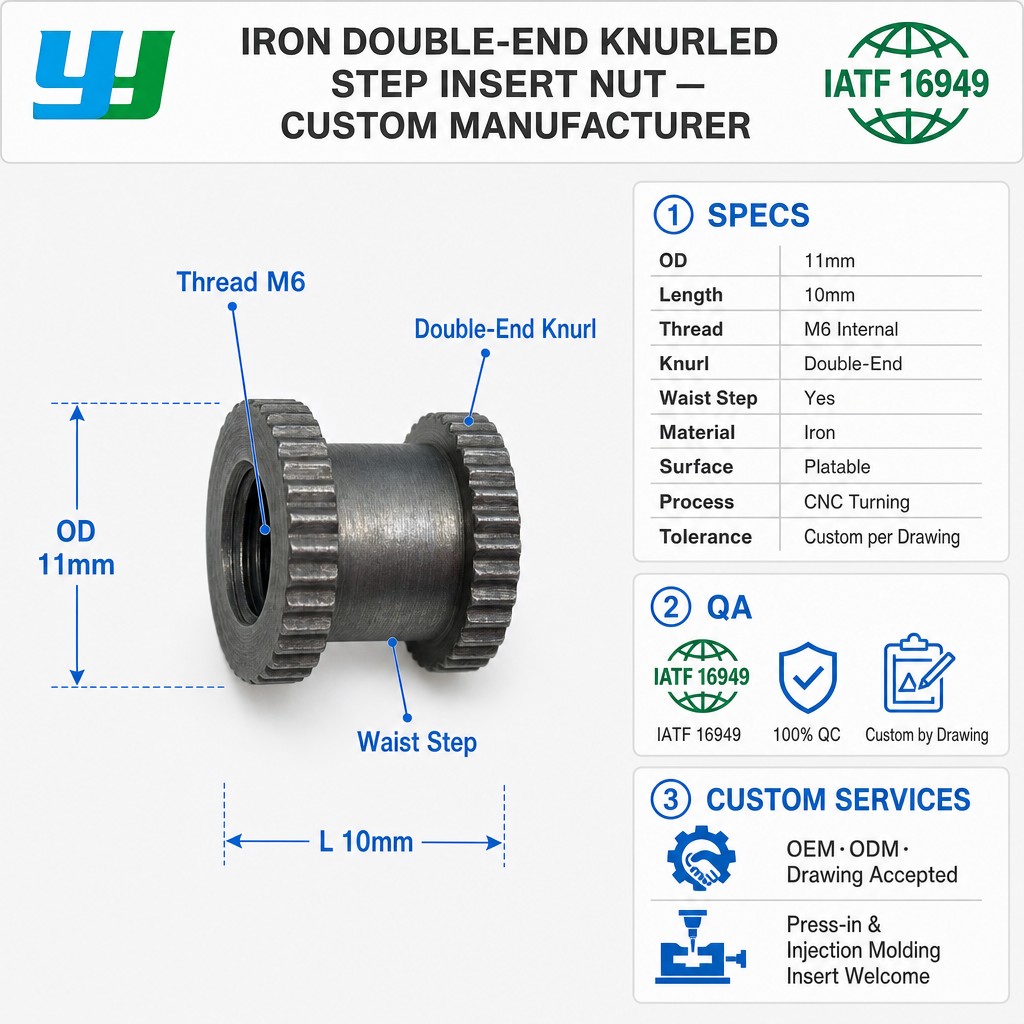

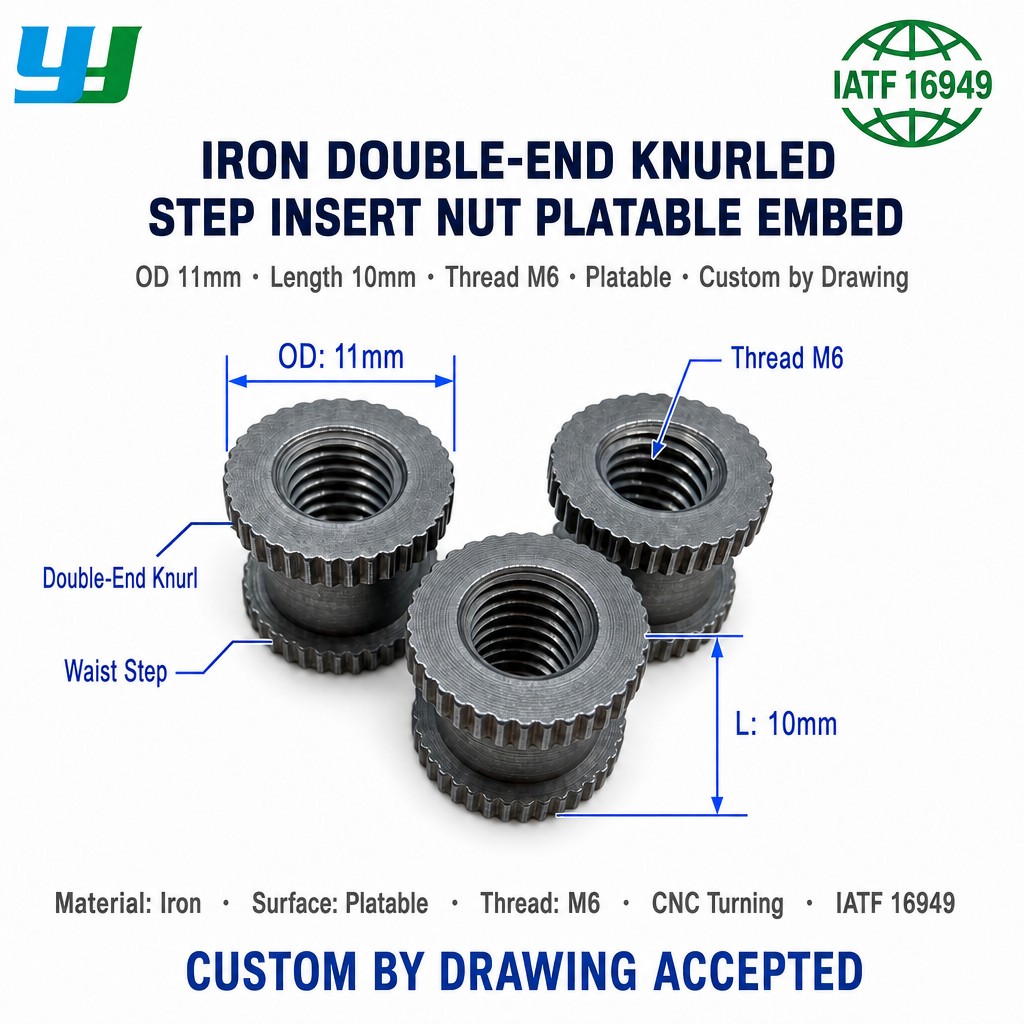

Especificaciones del producto

Número de pieza	YY00237
Material	Hierro
Tratamiento de superficies	Galvanoplastia disponible
Diámetro exterior	11 mm
Longitud total	10 mm
Hilo	M6
Proceso	Mecanizado de precisión
Tipo de nudillo	Moleteado en ambos extremos, con perfil escalonado
Precio	Comuníquese con nosotros para conocer los precios actuales.
Personalización	El diámetro exterior, la longitud, el tamaño de la rosca, las dimensiones del escalón y el patrón de moleteado no estándar están disponibles previa solicitud.

Ventajas principales

• moleteado de doble extremo: dos bandas moleteadas aumentan el área de contacto con el plástico y resisten el movimiento de rotación bajo torque.
• Perfil escalonado: la geometría escalonada permite que el inserto se asiente contra un orificio moldeado escalonado correspondiente y admite el posicionamiento axial durante la instalación.
• Geometría anti-extracción: Las secciones moleteadas crean un enclavamiento mecánico con el plástico después del moldeo o el estacado térmico.
• Construcción de hierro: El hierro proporciona resistencia mecánica para aplicaciones sujetas a un mayor par de apriete y carga.
• Opción de galvanoplastia: la superficie se puede galvanizar para proporcionar protección adicional contra la corrosión cuando lo requiera el entorno operativo.
• Mecanizado de precisión: el proceso de mecanizado mantiene una tolerancia dimensional constante en el diámetro exterior, la longitud y la rosca.
• Rosca interna M6: Se adapta a sujetadores utilizados en carcasas medianas y grandes y piezas estructurales de plástico.

Características del producto

• Moleteado en ambos extremos, con perfil escalonado entre las bandas moleteadas.
• Cuerpo escalonado para sentarse en orificios moldeados con un escalón correspondiente.
• Cuerpo de hierro mecanizado con tolerancia dimensional constante.
• Hilo métrico interno M6 producido con paso estándar.
• Diámetro exterior de 11 mm y longitud total de 10 mm.
• Galvanoplastia disponible como opción de tratamiento de superficies.
• Adecuado para moldeo por inserción, fijación por calor, ajuste a presión e inserción ultrasónica.
• Se puede producir según dibujos del cliente para dimensiones y geometría de pasos no estándar.

Aplicaciones

• Componentes plásticos para electrodomésticos
• Componentes plásticos interiores y estructurales para automoción
• Paneles de control industrial y carcasas de instrumentos
• Carcasas para herramientas eléctricas y equipos
• Equipos de telecomunicaciones
• Conjuntos plásticos para muebles y ferretería
• Prototipos y conjuntos moldeados de bajo volumen
• Piezas termoplásticas que requieren fijación y desmontaje repetidos

Preguntas frecuentes y soluciones

P1: ¿Cuál es la función del perfil escalonado?
R: La geometría del escalón permite que el inserto se asiente contra un orificio moldeado escalonado correspondiente. Esto admite el posicionamiento axial durante la instalación y proporciona una cara de contacto definida dentro del saliente.

Q2: ¿Cómo se instala este inserto?
R: Se puede instalar mediante moldeo por inserción, fijación térmica, ajuste a presión o inserción ultrasónica, según el tipo de plástico y el espesor de la pared. El estacado térmico se usa comúnmente para termoplásticos porque el plástico derretido fluye hacia el moleteado y se reinicia a su alrededor.

Q3: ¿Se requiere galvanoplastia para este inserto?
R: La galvanoplastia es una opción disponible. Se puede especificar dónde el entorno operativo requiere protección adicional contra la corrosión. Para aplicaciones interiores secas, se puede seleccionar la opción sin tratar o enchapada según los requisitos del proyecto.

P4: ¿Qué información se necesita para una cotización personalizada?
R: Proporcione el diámetro exterior, la longitud total, el tamaño de la rosca, las dimensiones del escalón, el tipo de moleteado, el material, el tratamiento de la superficie, la cantidad y cualquier requisito de dibujo o tolerancia.

Precauciones

• Confirme el diámetro del orificio moldeado, las dimensiones del escalón y el espesor de la pared del saliente antes de la instalación.
• Utilice los parámetros de instalación recomendados para el material plástico específico.
• Evite el calor excesivo durante la fijación térmica, que puede deformar el plástico circundante.
• Conservar en un ambiente seco para limitar la oxidación de la superficie cuando el inserto se suministra sin revestimiento.
• Verifique la compatibilidad de la rosca con el tornillo de acoplamiento antes del montaje.
• Para aplicaciones de alto torque, pruebe el inserto en el plástico real para confirmar el rendimiento.

Personalización y pedidos

Se pueden producir tuercas incrustadas no estándar según dibujos o muestras del cliente. Las opciones de personalización incluyen diámetro exterior, longitud, tamaño de rosca, dimensiones del escalón, tipo de moleteado, material, tratamiento de superficie y chaflán. Comuníquese con nosotros con sus especificaciones y detalles de solicitud para obtener una cotización.
