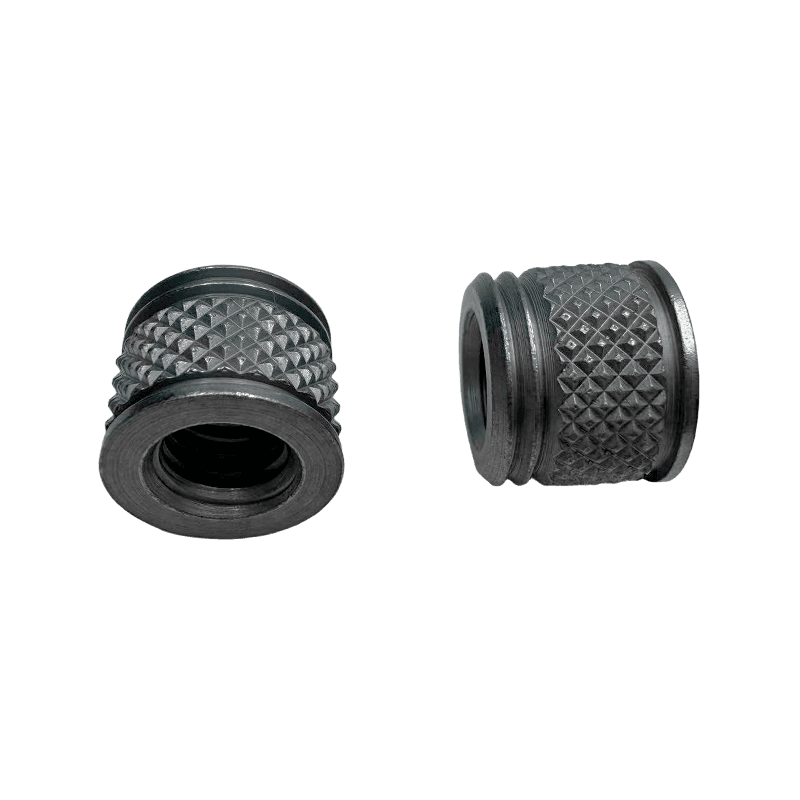

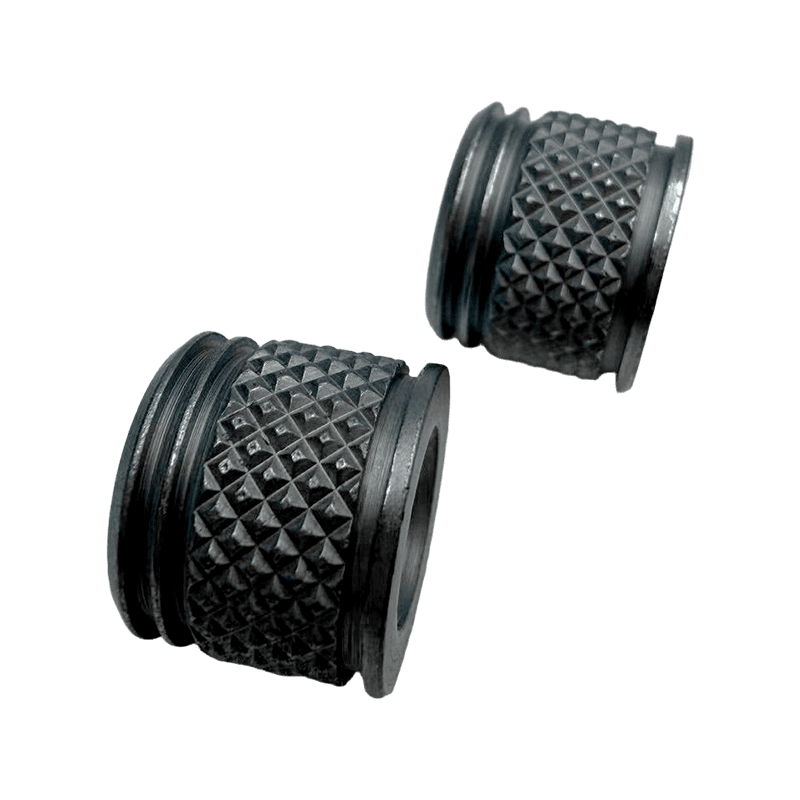

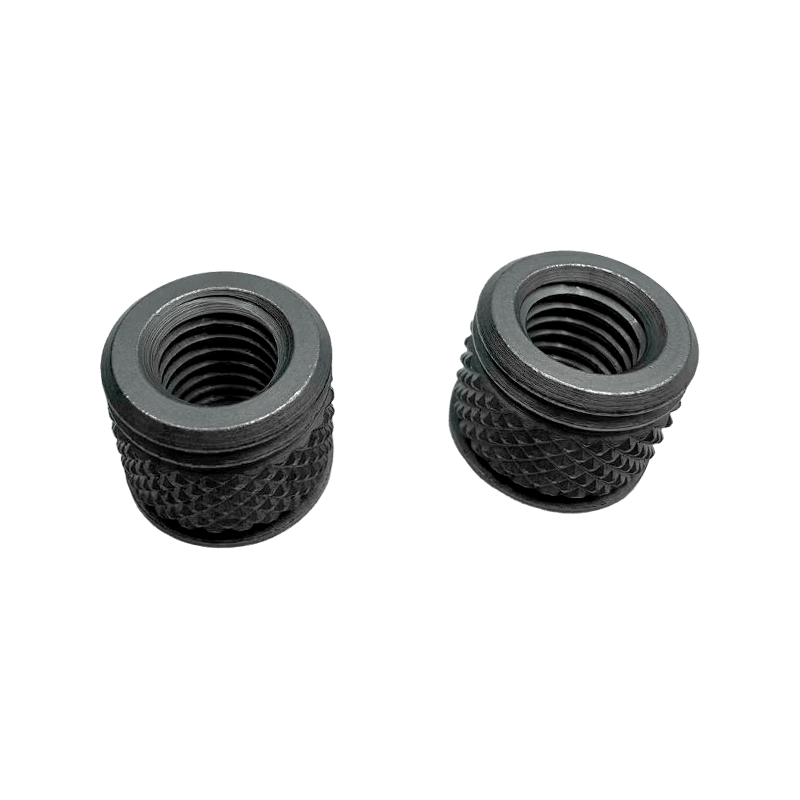

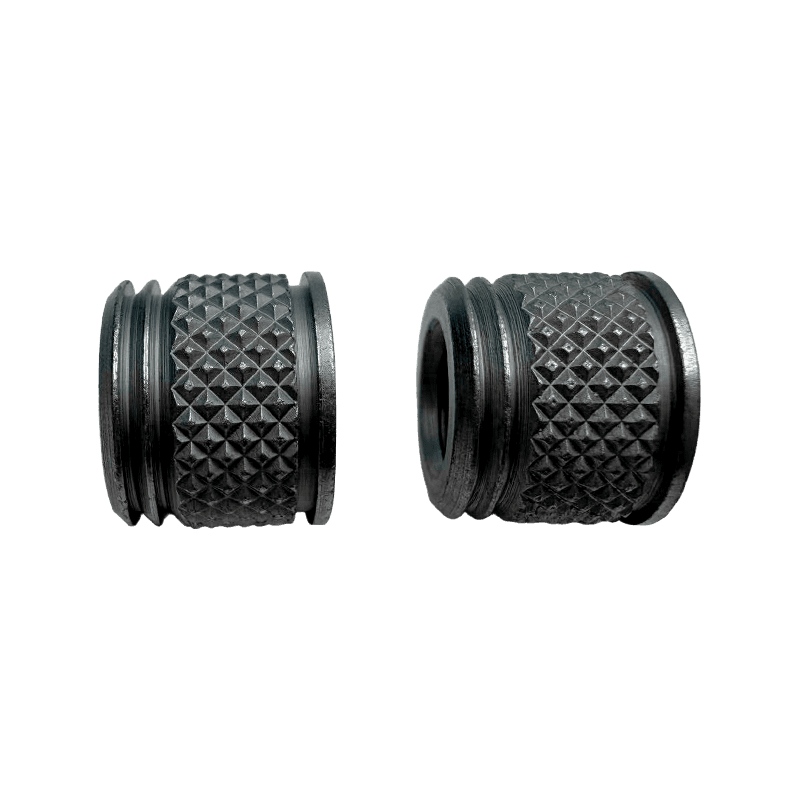

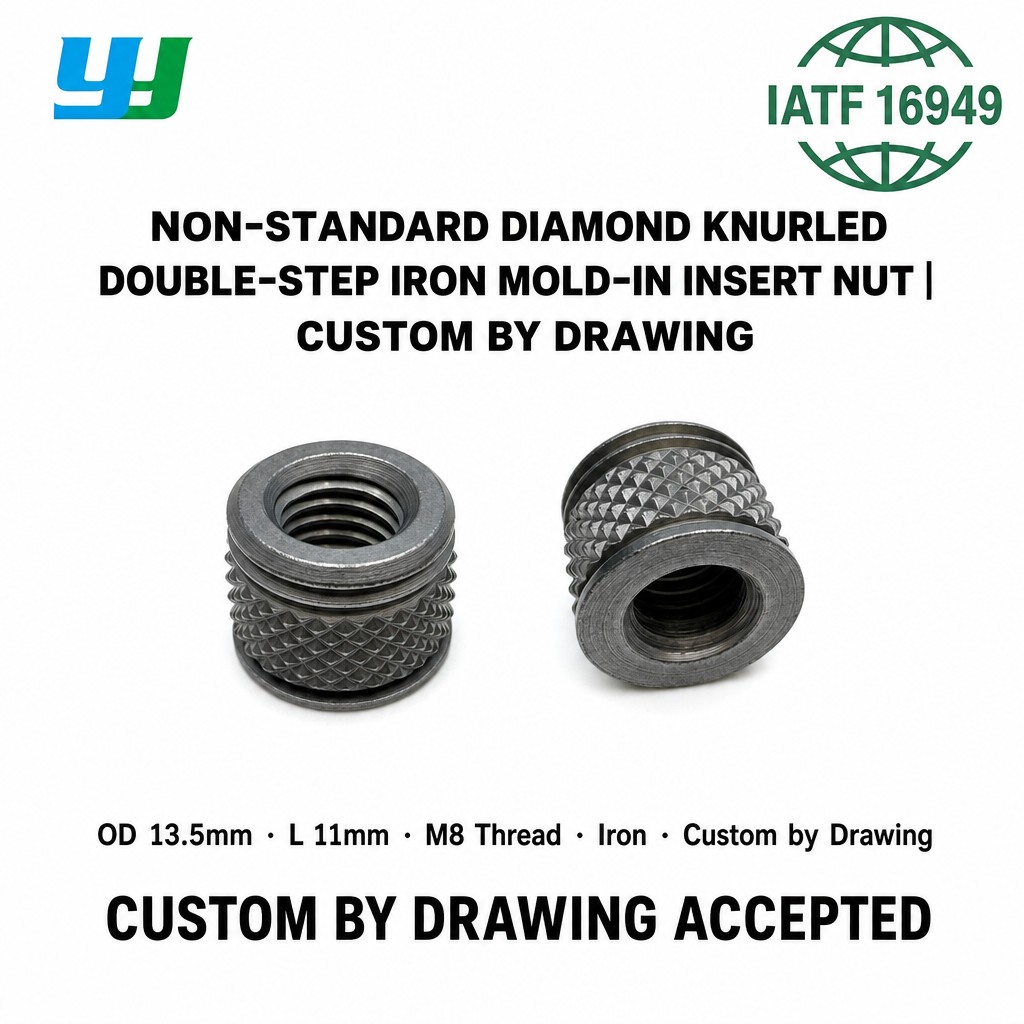

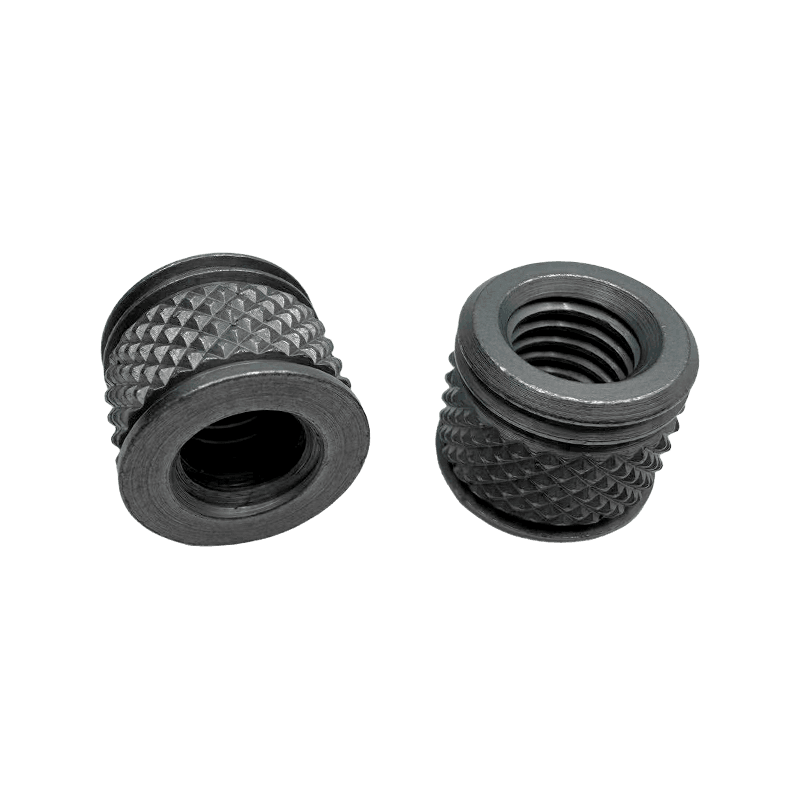

Tuerca incrustada con punta de diamante no estándar de doble paso

Especificaciones del producto

Material	Hierro
Tratamiento de superficies	Ninguno

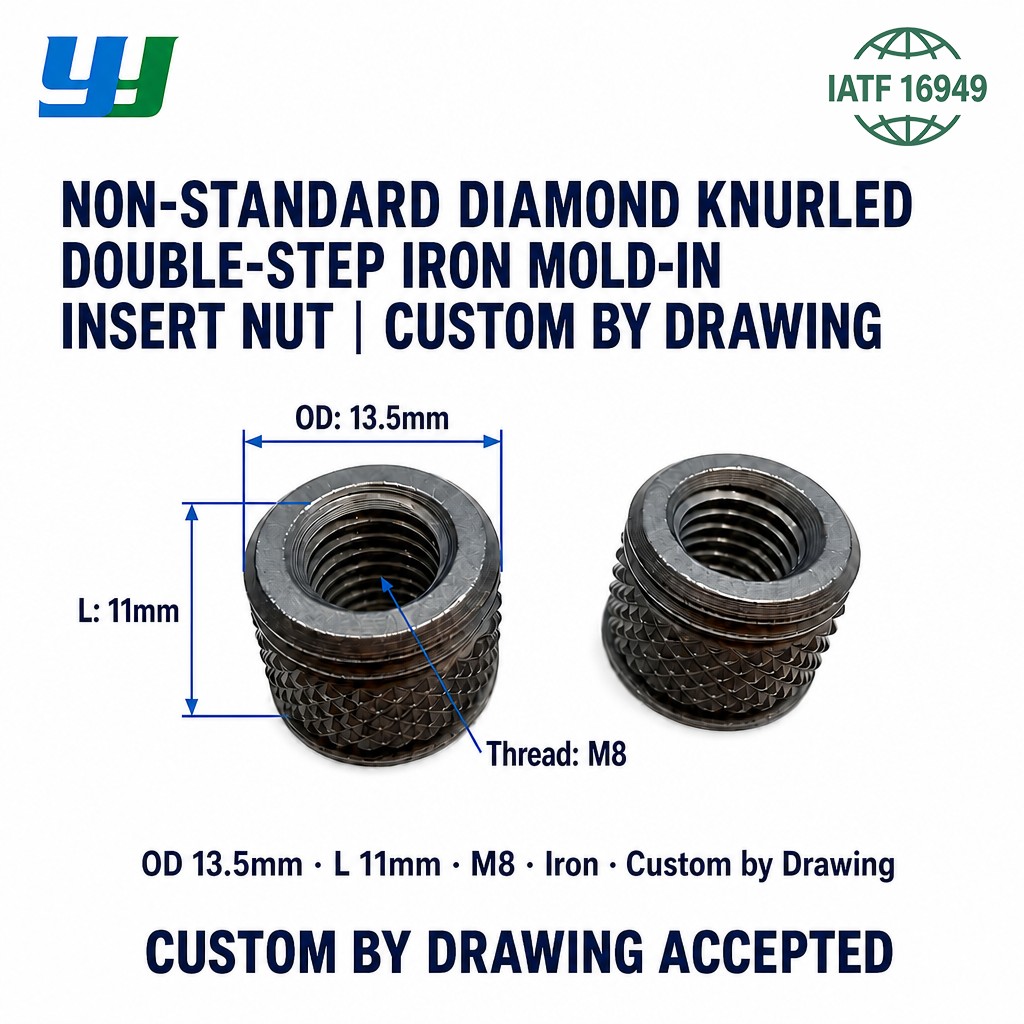

Diámetro exterior	13,5 mm
Longitud total	11 mm
Hilo	M8
Proceso	Mecanizado
Tipo de nudillo	moleteado de diamante en el cuerpo, con perfil de doble paso
Precio	Comuníquese con nosotros para conocer los precios actuales.
Personalización	El diámetro exterior, la longitud, el tamaño de la rosca, las dimensiones del escalón y el patrón de moleteado no estándar están disponibles previa solicitud.

Ventajas principales

• Moleteado de diamante: el patrón de moleteado con escotilla cruzada acopla el plástico en múltiples direcciones y admite resistencia al movimiento rotacional y axial.
• Perfil de doble paso: la geometría de dos pasos permite que el inserto se asiente contra un orificio moldeado escalonado correspondiente y admite el posicionamiento axial durante la instalación.
• Geometría anti-extracción: el cuerpo moleteado crea un enclavamiento mecánico con el plástico después del moldeo, la fijación térmica o el ajuste a presión.
• Construcción de hierro: El hierro proporciona resistencia mecánica para aplicaciones sujetas a un mayor par de apriete y carga.
• Sin tratamiento de superficie: La superficie sin tratar es adecuada para aplicaciones en las que el cliente aplica una etapa posterior de recubrimiento o enchapado.
• Rosca interna M8: Se adapta a sujetadores utilizados en carcasas más grandes y piezas estructurales de plástico.
• Cuerpo extendido: el diámetro exterior de 13,5 mm y la longitud total de 11 mm se adaptan a protuberancias más profundas y requisitos de carga más elevados.

Características del producto

• moleteado de diamante a lo largo del cuerpo, con perfil de doble paso.
• Geometría de dos pasos para sentarse en agujeros moldeados con un escalón correspondiente.
• Cuerpo de hierro mecanizado con tolerancia dimensional constante.
• Hilo métrico interno M8 producido con paso estándar.
• Diámetro exterior de 13,5 mm y longitud total de 11 mm.
• Se suministra sin tratamiento superficial.
• Adecuado para moldeo por inserción, fijación por calor, ajuste a presión e inserción ultrasónica.
• Se puede producir según dibujos del cliente para dimensiones y geometría de pasos no estándar.

Aplicaciones

• Componentes plásticos para electrodomésticos
• Componentes plásticos interiores y estructurales para automoción
• Paneles de control industrial y carcasas de instrumentos
• Carcasas para herramientas eléctricas y equipos
• Equipos de telecomunicaciones
• Conjuntos plásticos para muebles y ferretería
• Prototipos y conjuntos moldeados de bajo volumen
• Piezas termoplásticas que requieren fijación y desmontaje repetidos

FAQ y Soluciones

P1: ¿Cuál es la función del perfil de doble paso?
R: La geometría de dos pasos permite que el inserto se asiente contra un orificio moldeado escalonado correspondiente. Esto admite el posicionamiento axial durante la instalación y proporciona una cara de contacto definida dentro del saliente.

Q2: ¿Cómo se instala este inserto?
R: Se puede instalar mediante moldeo por inserción, fijación térmica, ajuste a presión o inserción ultrasónica, según el tipo de plástico y el espesor de la pared. El moleteado de diamante se acopla al plástico después de que el material fluye o se reinicia alrededor del cuerpo.

P3: ¿Por qué el inserto se suministra sin tratamiento superficial?
R: La superficie sin tratar se adapta a aplicaciones en las que el cliente aplica una etapa posterior de recubrimiento o enchapado. También se aplica a conjuntos en los que el entorno operativo no requiere protección superficial adicional.

P4: ¿Qué información se necesita para una cotización personalizada?
R: Proporcione el diámetro exterior, la longitud total, el tamaño de la rosca, las dimensiones del escalón, el tipo de moleteado, el material, el tratamiento de la superficie, la cantidad y cualquier requisito de dibujo o tolerancia.

Precauciones

• Confirme el diámetro del orificio moldeado, las dimensiones del escalón y el espesor de la pared del saliente antes de la instalación.
• Utilice los parámetros de instalación recomendados para el material plástico específico.
• El hierro sin tratamiento superficial está sujeto a oxidación; guárdelo en un ambiente seco y aplique protección superficial cuando sea necesario.
• Evite el calor excesivo durante la fijación térmica, que puede deformar el plástico circundante.
• Verifique la compatibilidad de la rosca con el tornillo de acoplamiento antes del montaje.
• Para aplicaciones de alto torque, pruebe el inserto en el plástico real para confirmar el rendimiento.

Personalización y pedidos

Se pueden producir tuercas incrustadas no estándar según dibujos o muestras del cliente. Las opciones de personalización incluyen diámetro exterior, longitud, tamaño de rosca, dimensiones del escalón, tipo de moleteado, material, tratamiento de superficie y chaflán. Comuníquese con nosotros con sus especificaciones y detalles de solicitud para obtener una cotización.
