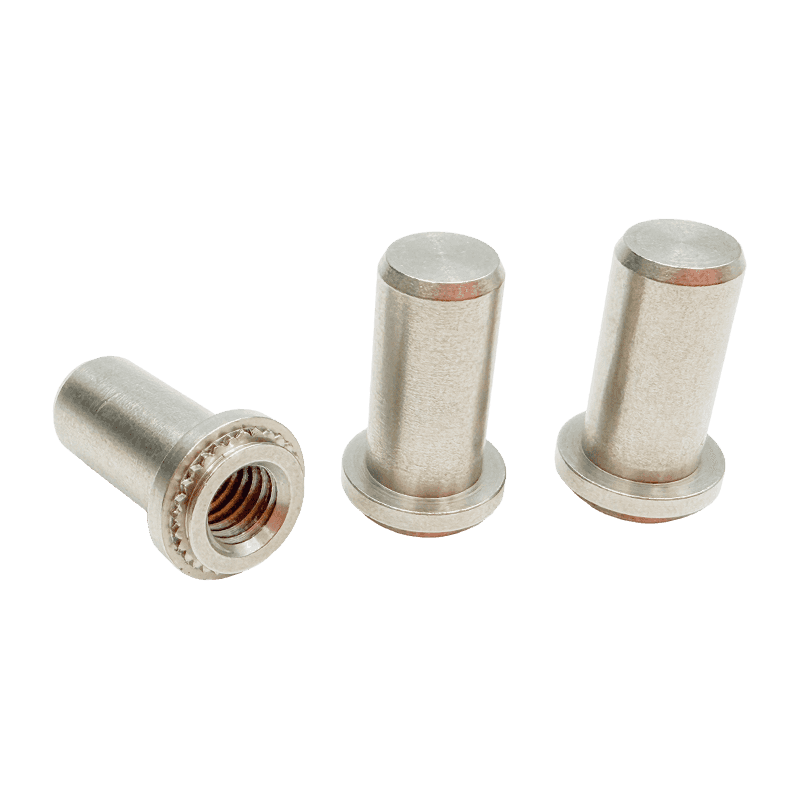

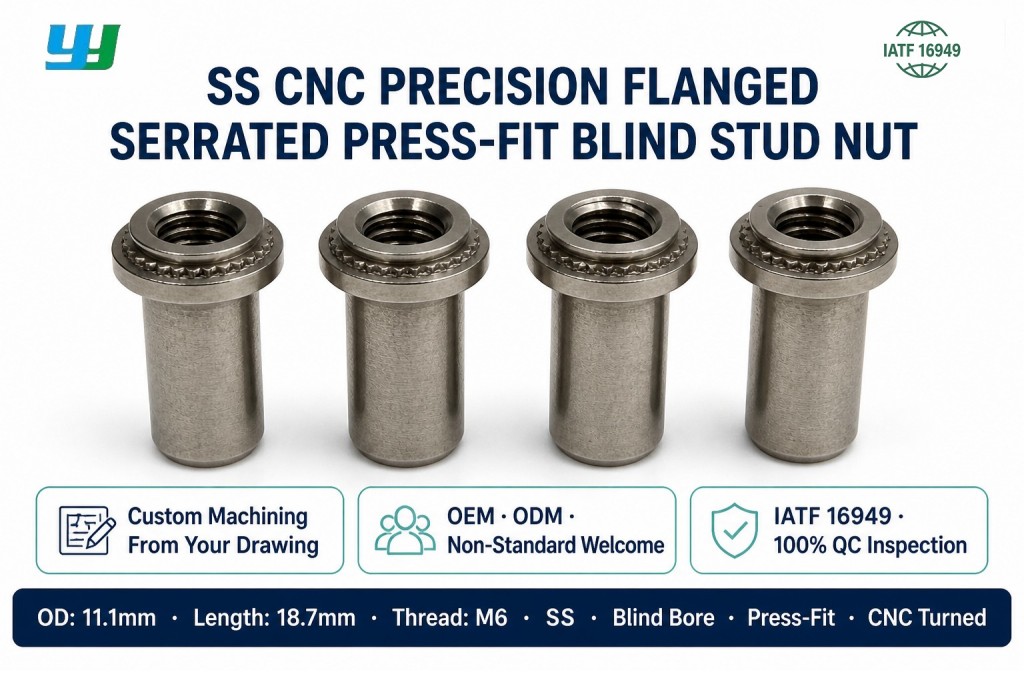

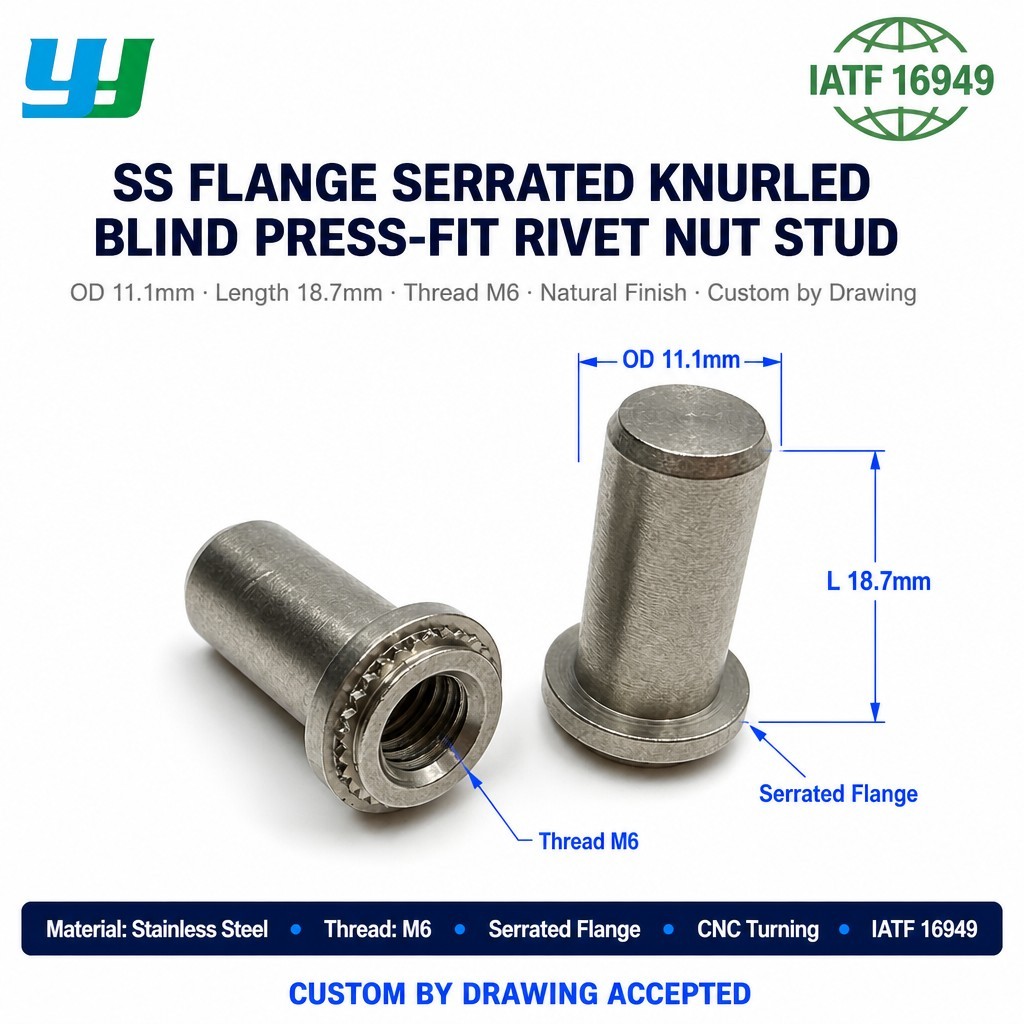

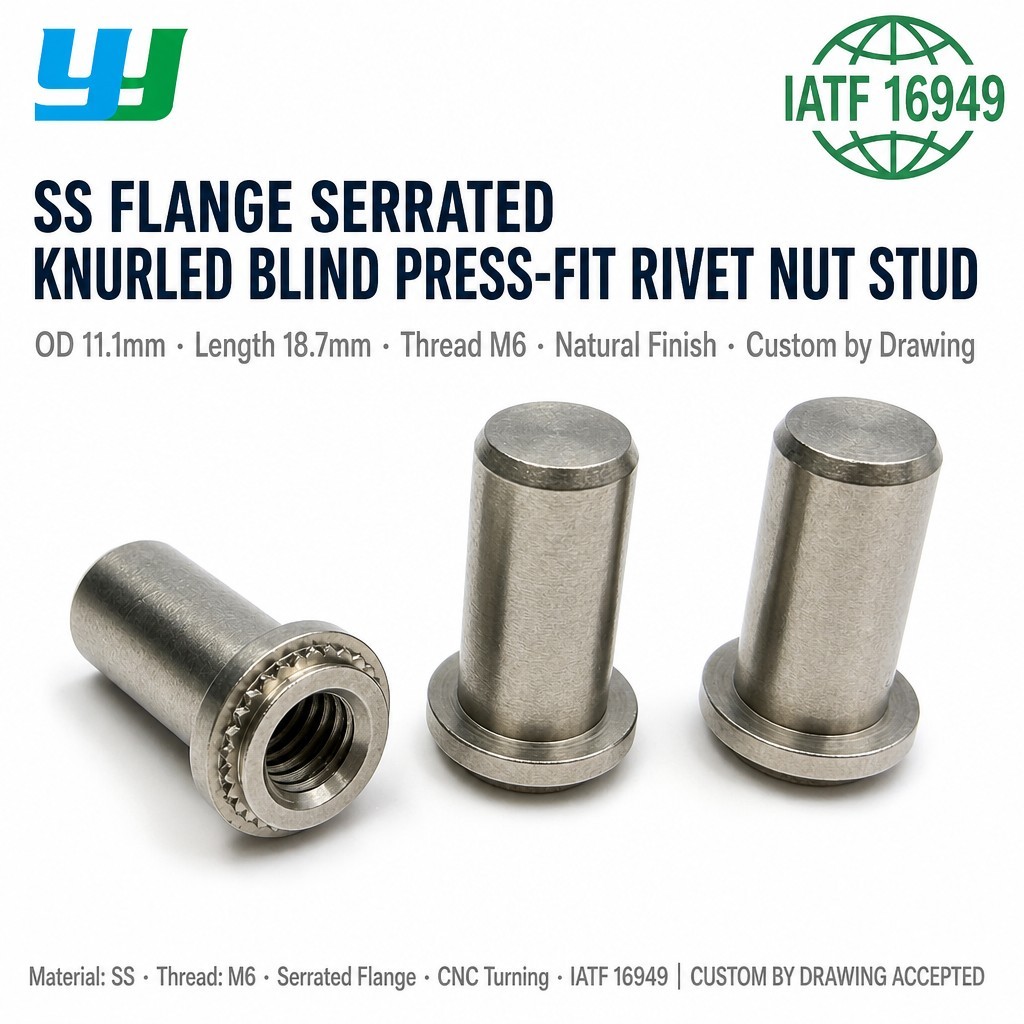

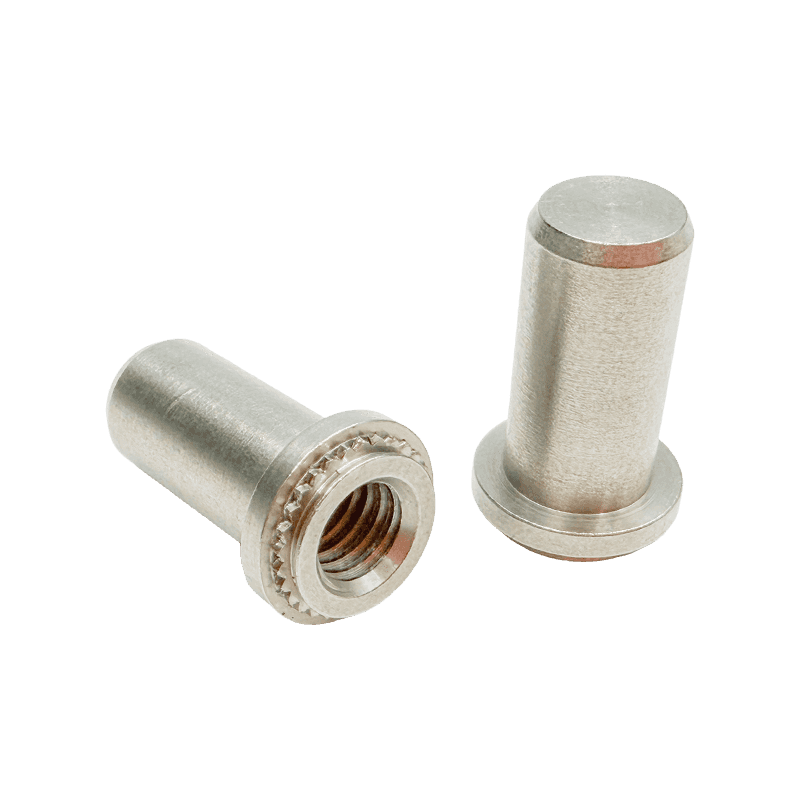

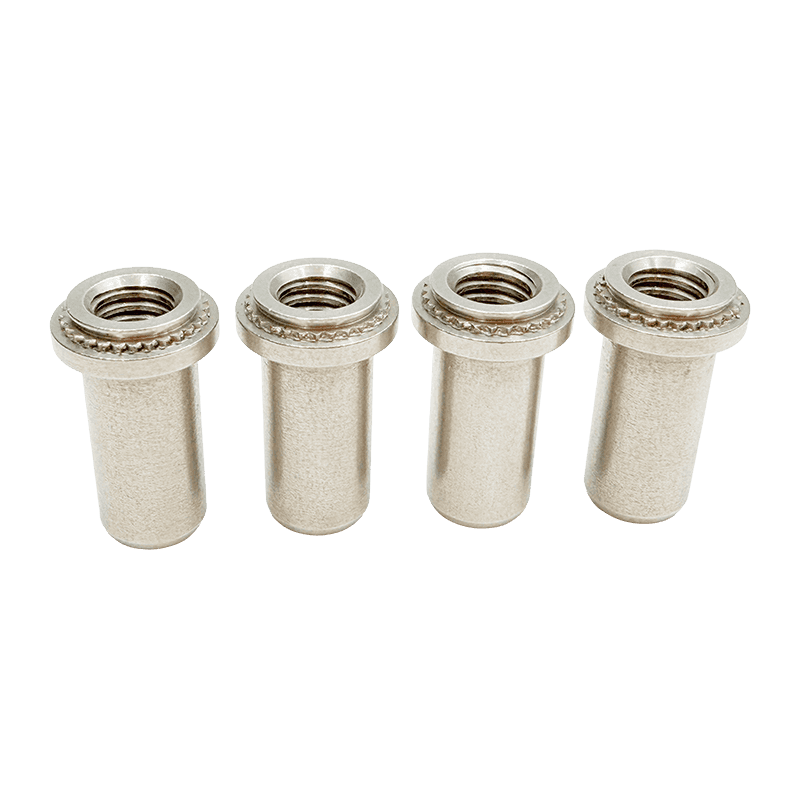

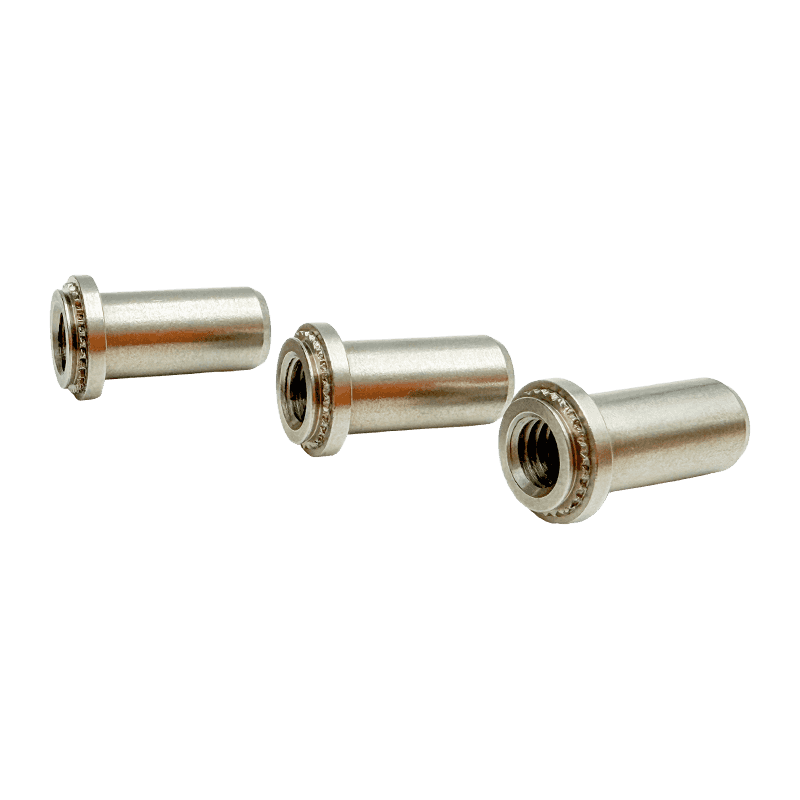

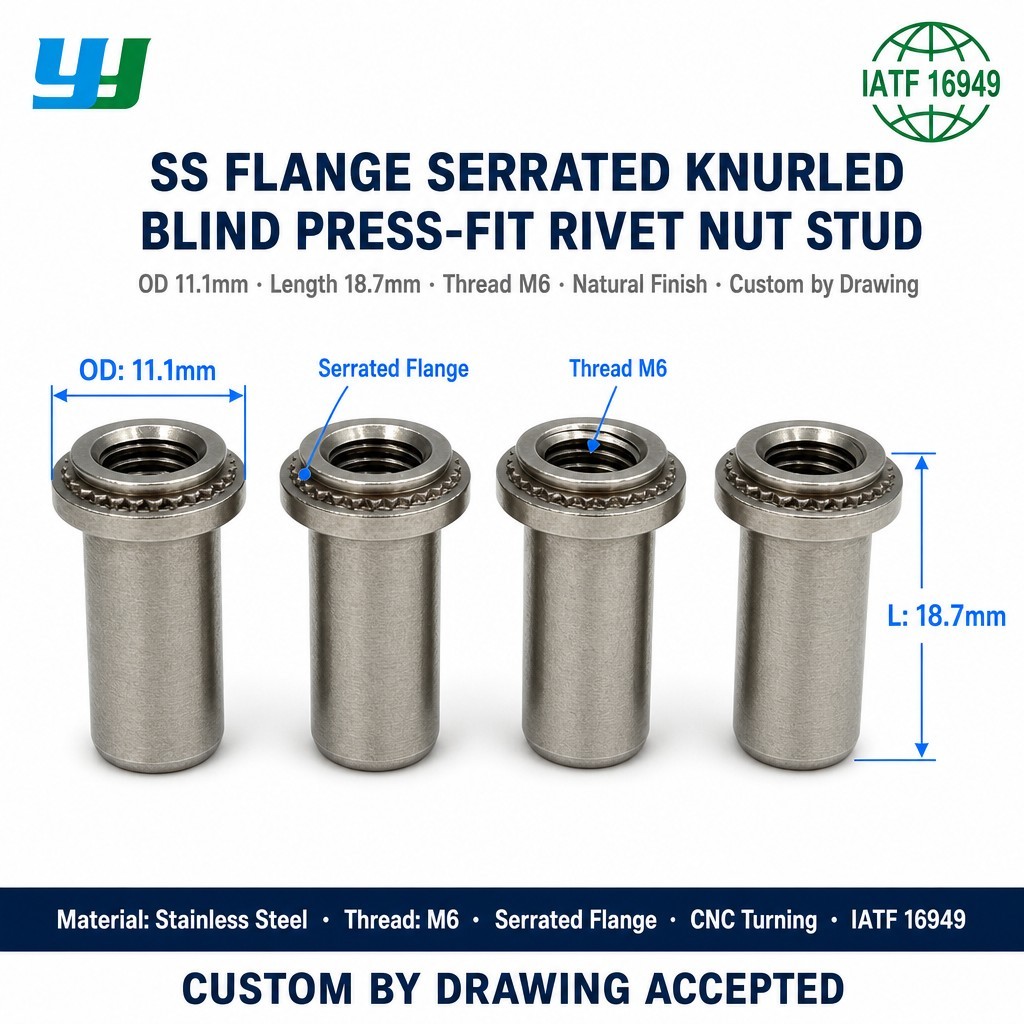

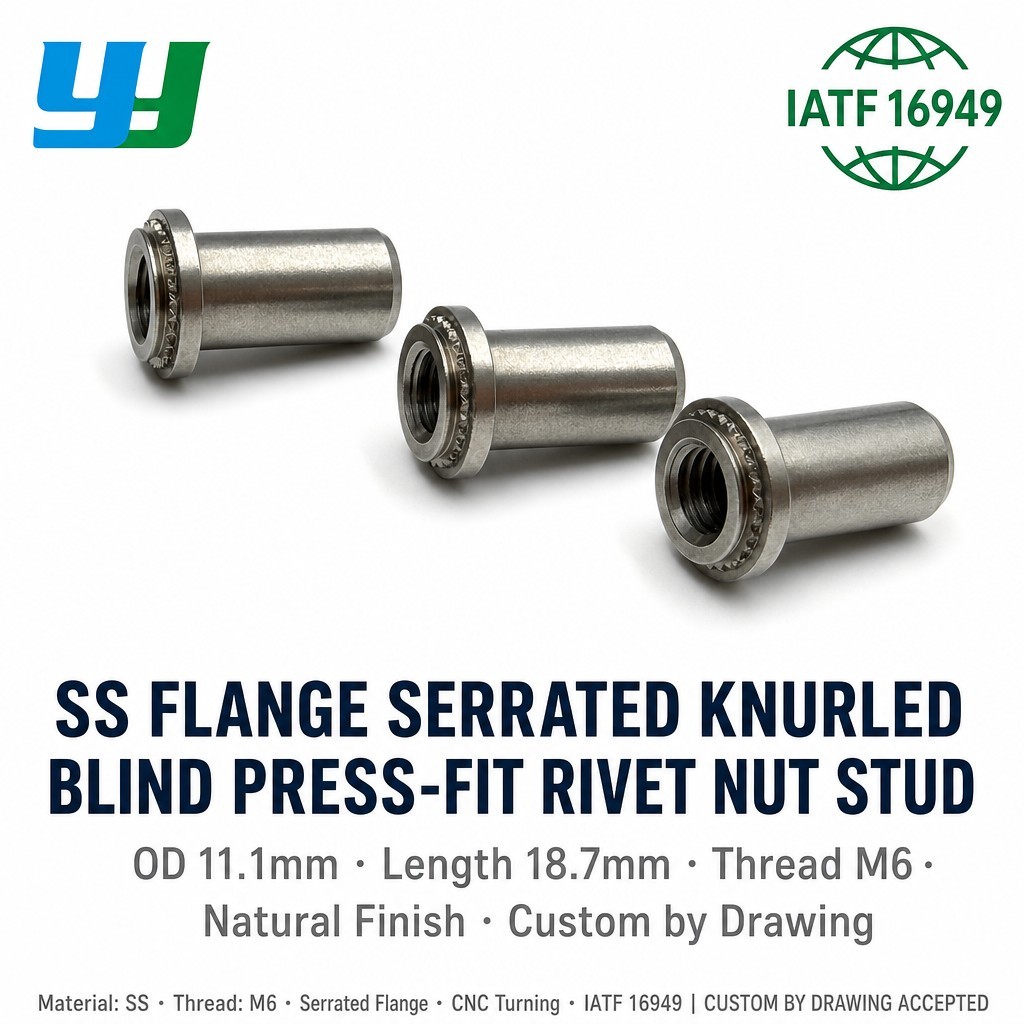

Tuerca autocierre con orificio ciego y corona dentada con brida de acero inoxidable

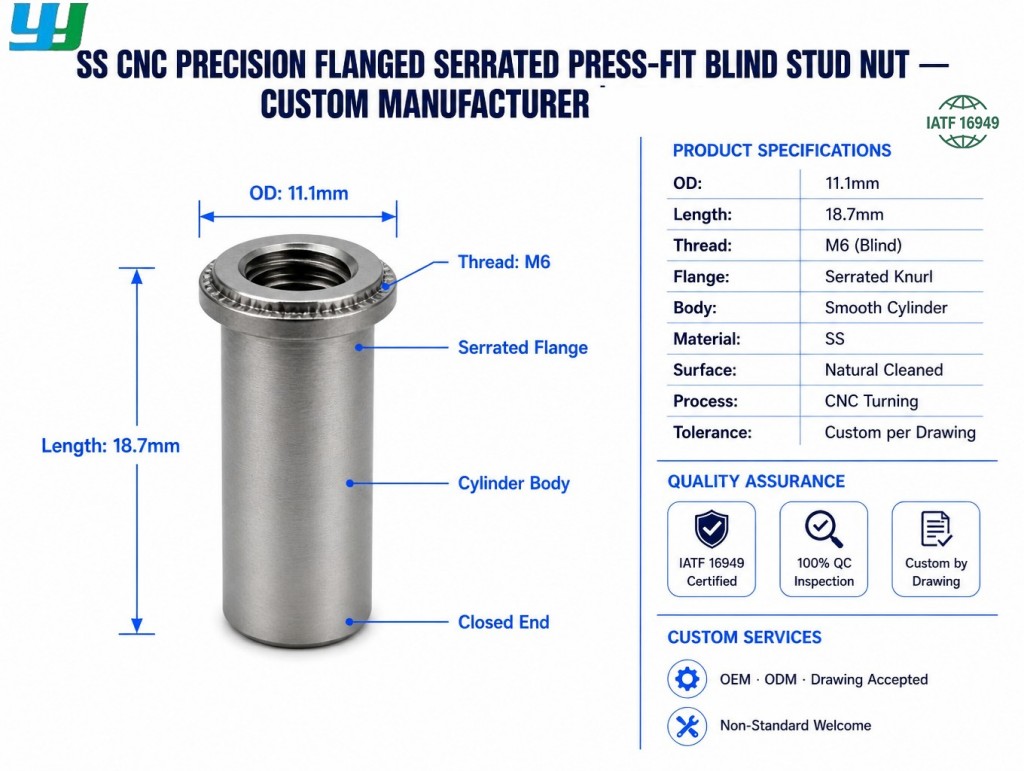

Especificaciones del producto

Material	Acero inoxidable
Tratamiento de superficies	Acabado natural, limpieza
Diámetro exterior	11,1 mm
Longitud total	18,7 mm
Hilo	M6
Proceso	Giro CNC
Tipo de cabeza	Cabeza bridada con moleteado dentado
Tipo de hilo	Agujero ciego, rosca interna
Precio	Comuníquese con nosotros para conocer los precios actuales.
Personalización	El diámetro exterior, la longitud, el tamaño de la rosca, las dimensiones de la brida y el patrón de moleteado no estándar están disponibles previa solicitud.

Ventajas principales

• Cabezal con brida: La brida proporciona una superficie de apoyo contra el panel y distribuye la carga durante el prensado y el apriete.
• Moleteado dentado: las dentadas debajo de la brida muerden la superficie del panel durante el ajuste a presión, lo que favorece la resistencia a la rotación después de la instalación.
• Rosca de orificio ciego: la rosca interna cerrada limita la profundidad del tornillo e impide el paso, lo que se adapta a las funciones de separación y espaciado.
• Construcción de acero inoxidable: El acero inoxidable ofrece resistencia a la corrosión y resistencia mecánica para paneles y conjuntos expuestos a la humedad o la carga.
• Acabado natural con limpieza: El tratamiento de limpieza elimina los residuos de mecanizado y el acabado natural se adapta a aplicaciones donde no se requiere recubrimiento adicional.
• Instalación a presión: el separador se instala presionando en un orificio preparado, lo que se adapta a los procesos de ensamblaje de láminas de metal y paneles.
• Rosca interna M6: Se adapta a sujetadores utilizados en conjuntos de paneles y gabinetes medianos y grandes.
• Cuerpo extendido: la longitud total de 18,7 mm proporciona espacio entre los paneles y una mayor profundidad de acoplamiento de la rosca.

Características del producto

• Cabeza bridada con moleteado dentado debajo de la brida.
• Rosca interna de orificio ciego con extremo cerrado.
• Cuerpo de acero inoxidable mecanizado con tolerancia dimensional constante.
• Hilo métrico interno M6 producido con paso estándar.
• Diámetro exterior de 11,1 mm y longitud total de 18,7 mm.
• Acabado natural con tratamiento limpiador.
• Adecuado para instalación a presión en conjuntos de chapa y paneles.
• Se puede producir según dibujos del cliente para dimensiones y geometría de brida no estándar.

Aplicaciones

• Cerramientos de chapa metálica y conjuntos de chasis
• Estantes y paneles para equipos electrónicos
• Paneles de control y carcasas de instrumentos
• Equipos de telecomunicaciones
• Paneles de maquinaria industrial
• Paneles interiores y estructurales para automoción
• Prototipos y ensamblajes de bajo volumen
• Aplicaciones que requieren espaciado de paneles con conexión roscada

Preguntas frecuentes y soluciones

P1: ¿Cuál es la función del moleteado dentado debajo de la brida?
R: Las estrías muerden la superficie del panel durante la instalación a presión. Esto admite resistencia a la rotación después de la instalación y puede proporcionar continuidad eléctrica entre el separador y el panel.

P2: ¿Cómo se instala este separador?
R: Se instala presionando el separador en un orificio preparado en el panel, con la brida asentada contra la superficie del panel. La fuerza de instalación y el tamaño del orificio deben coincidir con el material y el espesor del panel.

P3: ¿Cuál es la función de la rosca del orificio ciego?
R: La rosca interna cerrada limita la profundidad del tornillo y evita que éste pase a través del separador. Esto se adapta a funciones de separación y espaciado donde se requiere una profundidad de hilo definida.

P4: ¿Qué información se necesita para una cotización personalizada?
R: Proporcione el diámetro exterior, la longitud total, el tamaño de la rosca, el diámetro y el espesor de la brida, el tipo de moleteado, la profundidad del orificio ciego, el grado del material, el tratamiento de la superficie, la cantidad y cualquier requisito de dibujo o tolerancia.

Precauciones

• Confirme el diámetro del orificio del panel, el espesor del panel y las dimensiones de la brida antes de la instalación.
• Utilice una fuerza de instalación adaptada al material del panel para evitar la deformación del panel o de la brida.
• Evite un par de apriete excesivo, que puede dañar la rosca interna o el panel.
• Verifique la compatibilidad de la rosca interna con el tornillo de acoplamiento antes del montaje.
• Para aplicaciones que requieren continuidad eléctrica, confirme la condición de contacto entre las dentadas y la superficie del panel.
• Para aplicaciones con requisitos específicos de corrosión, confirme con nosotros el grado del material y las condiciones de operación.

Personalización y pedidos

Se pueden producir separadores no estándar y tuercas incrustadas según dibujos o muestras del cliente. Las opciones de personalización incluyen diámetro exterior, longitud, tamaño de rosca, dimensiones de brida, tipo de moleteado, profundidad del orificio ciego, calidad del material, tratamiento de la superficie y chaflán. Comuníquese con nosotros con sus especificaciones y detalles de solicitud para obtener una cotización.
