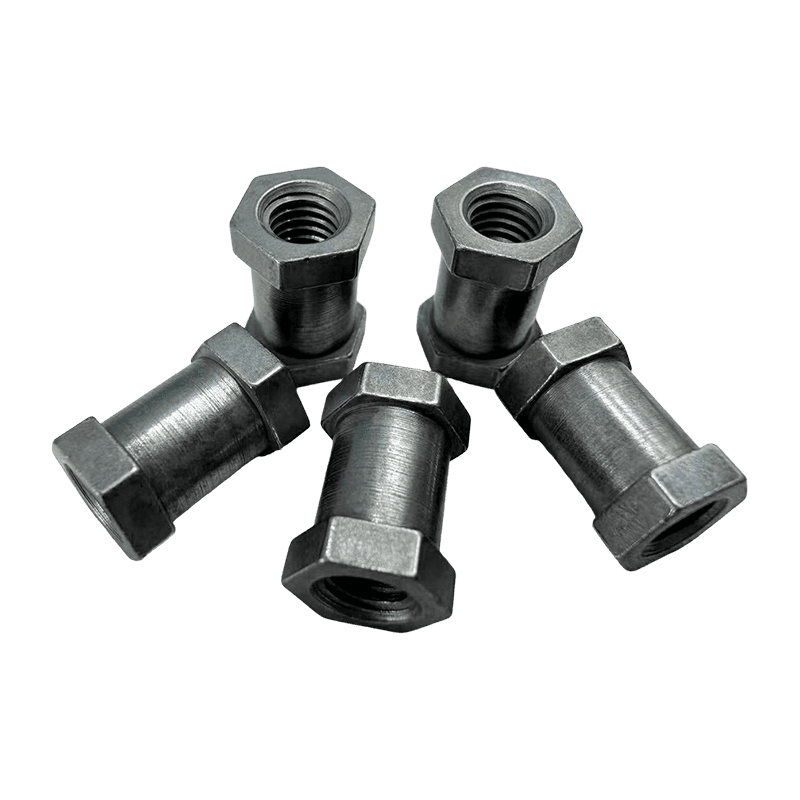

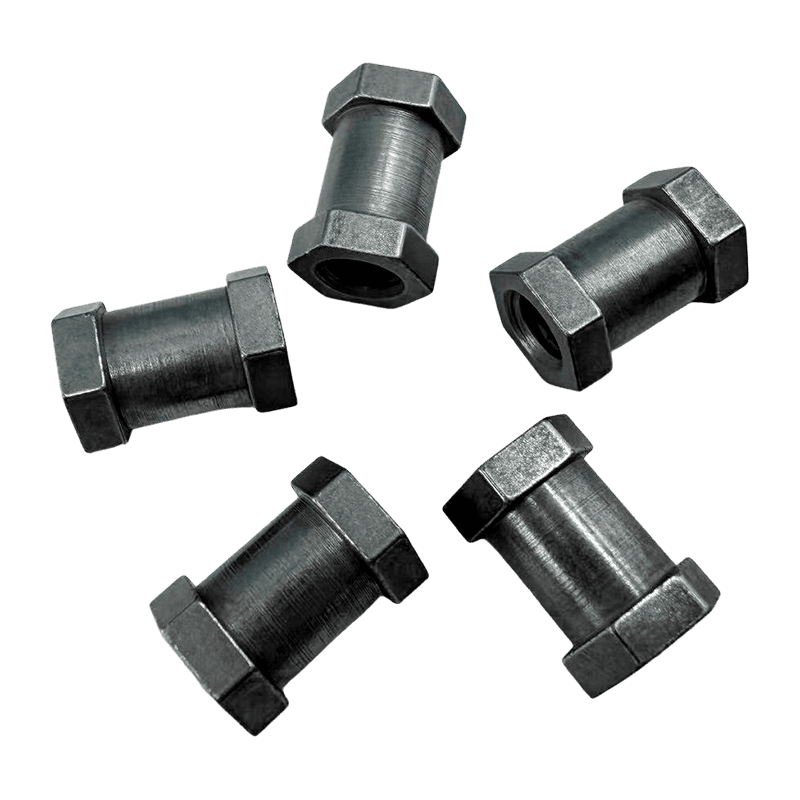

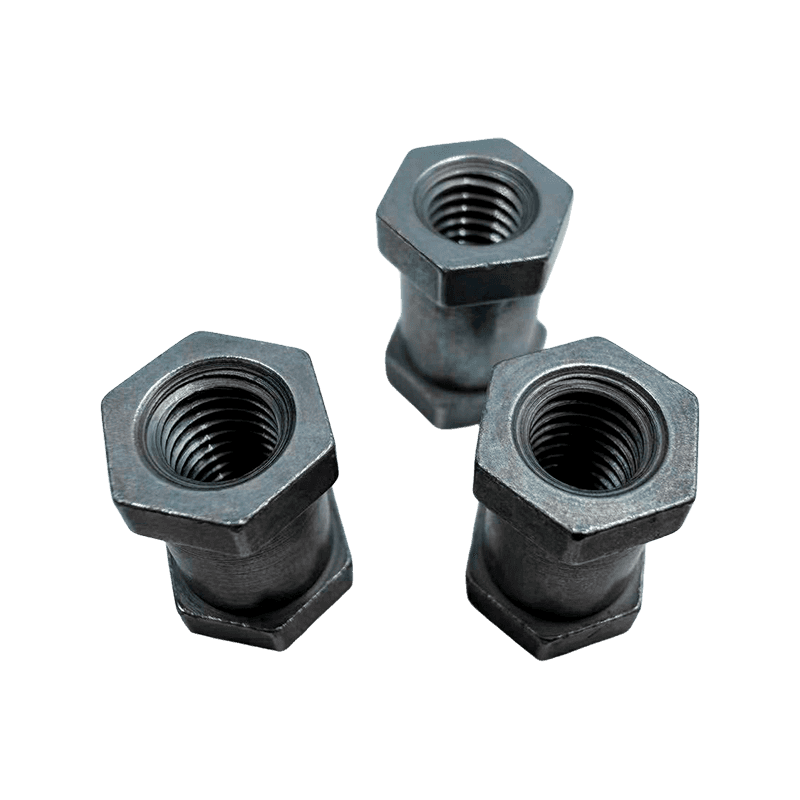

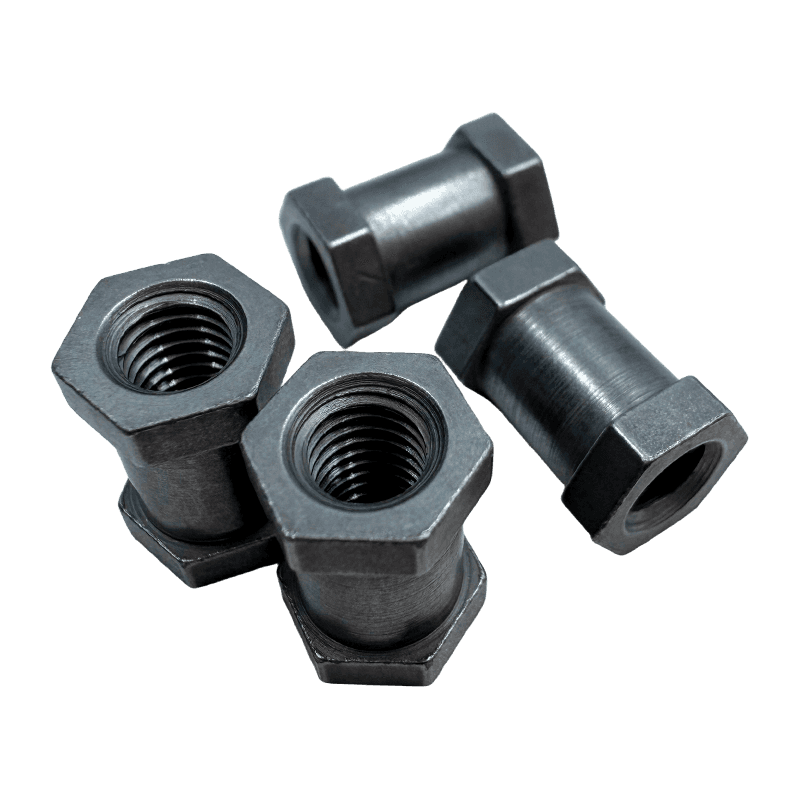

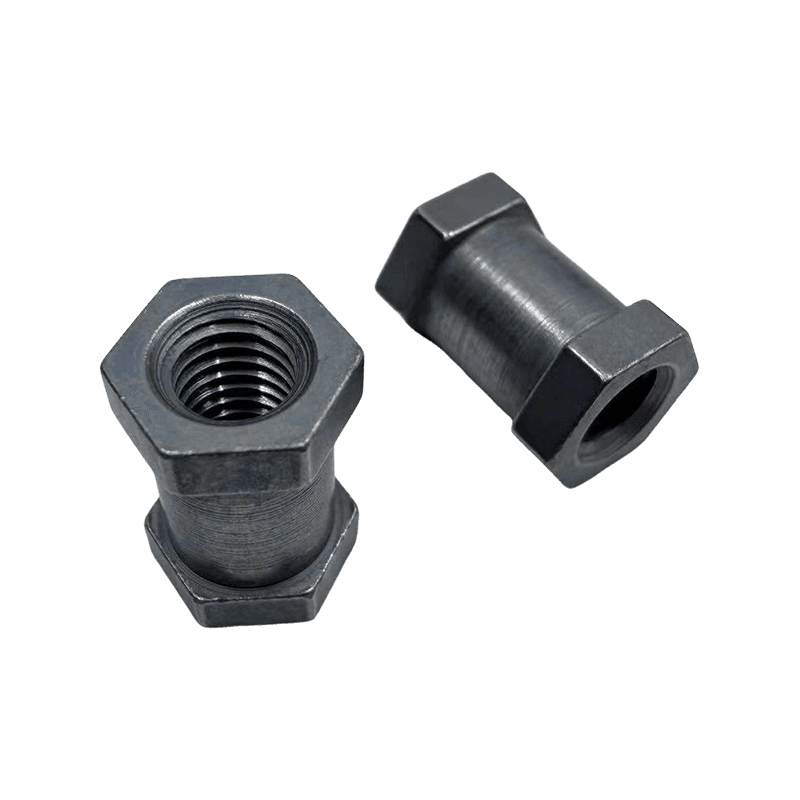

Tuerca hexagonal extendida incorporada, tuerca de inserción de inyección hexagonal de doble cabezal

Especificaciones del producto

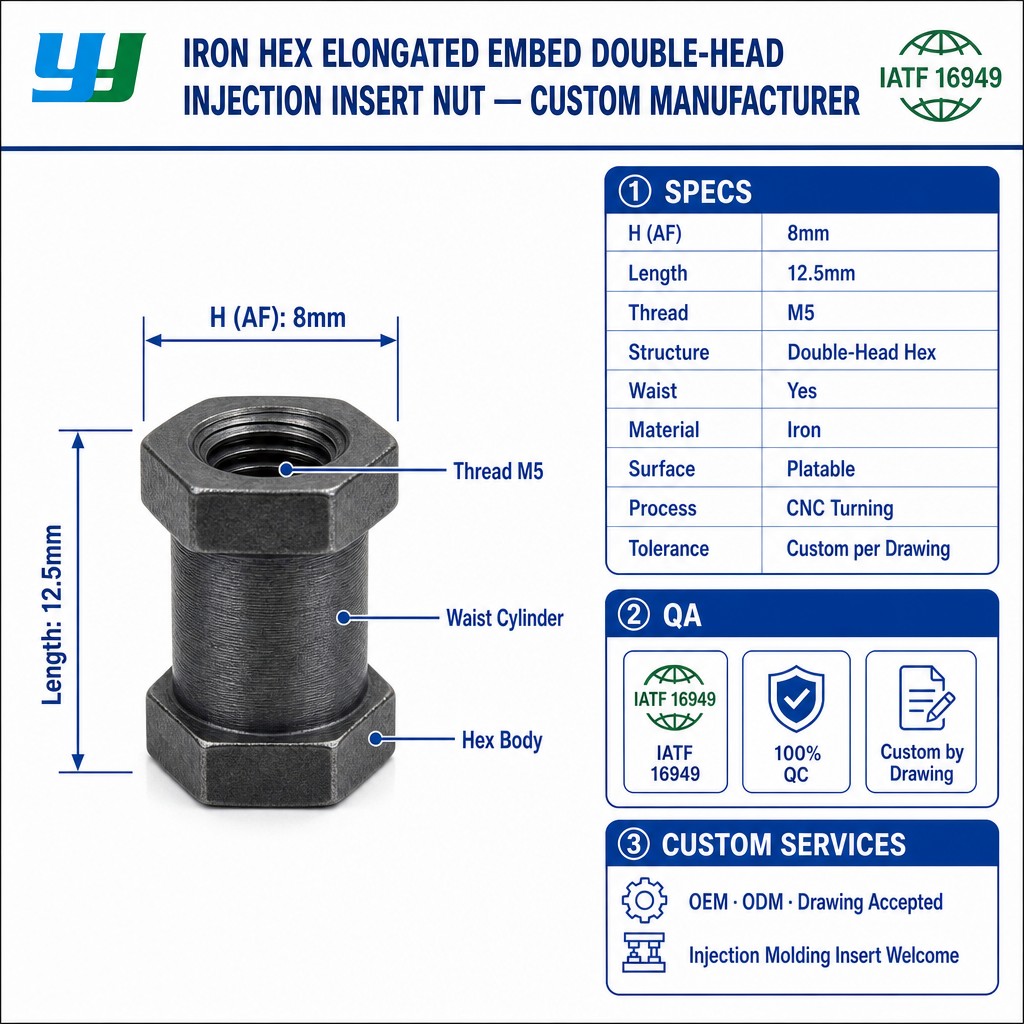

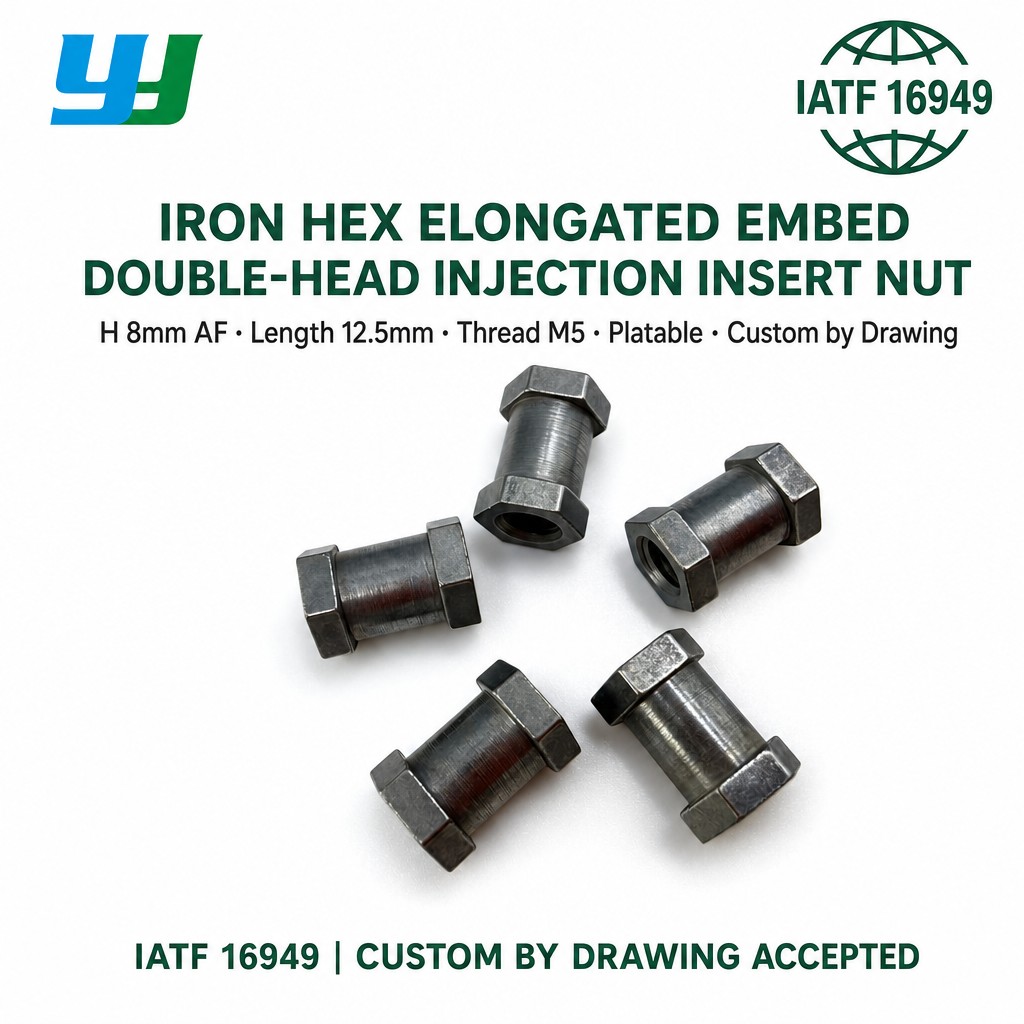

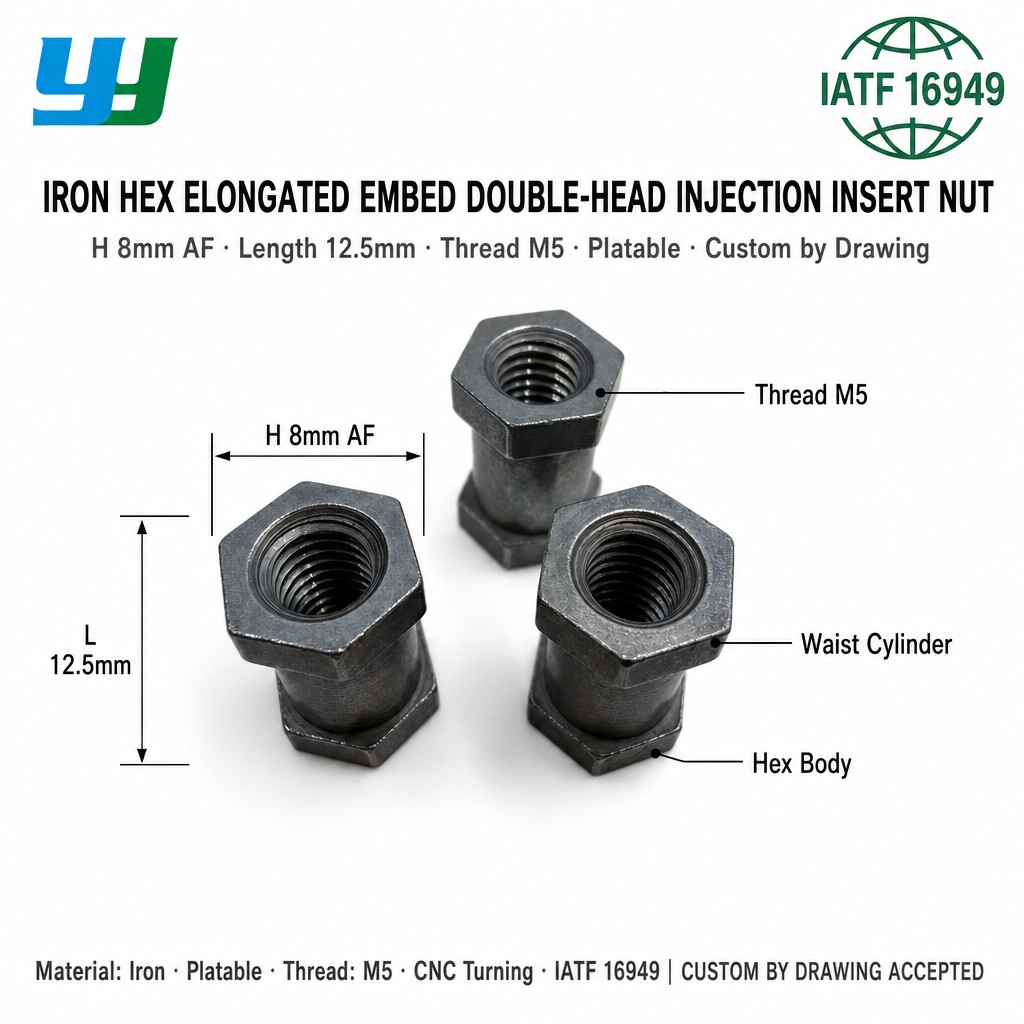

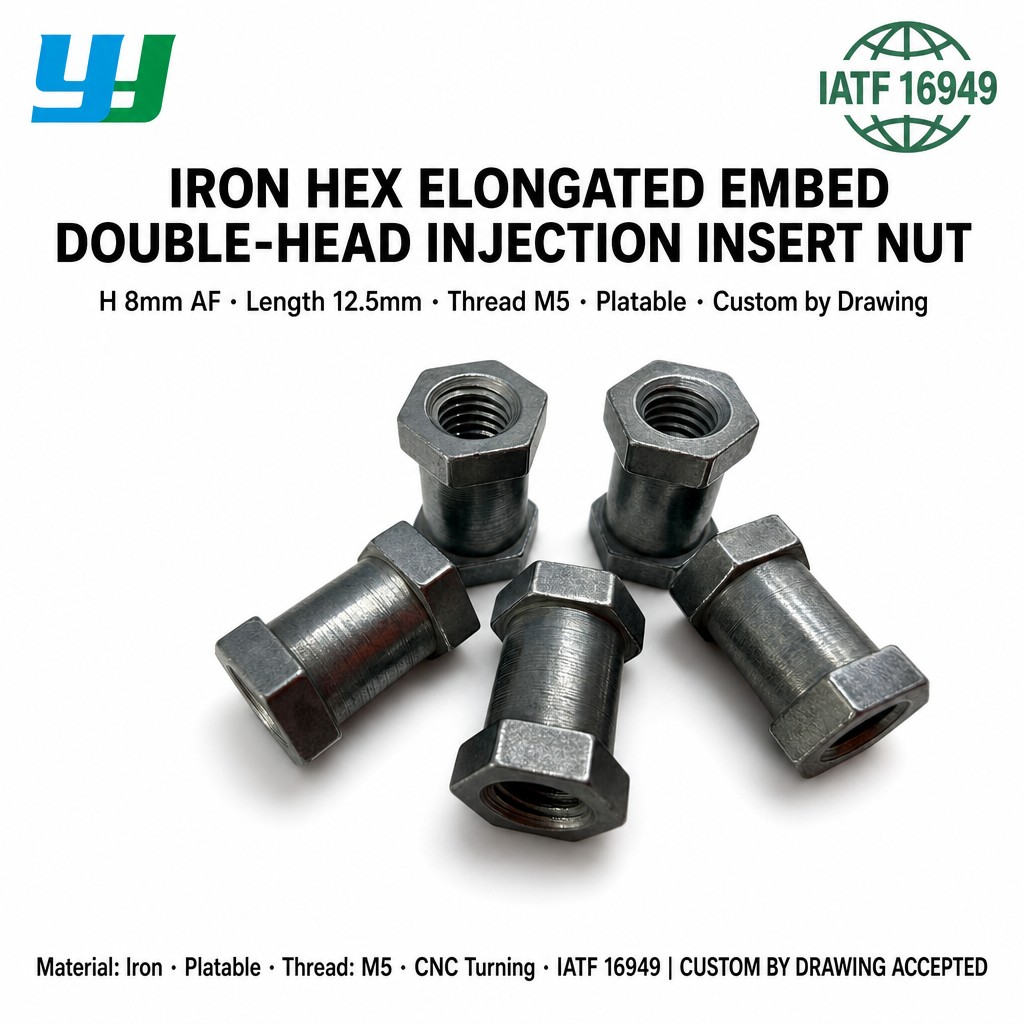

Número de pieza	YY00227
Material	Hierro
Tratamiento de superficies	Galvanoplastia disponible
Diámetro exterior hexagonal	8 mm
Longitud total	12,5 mm
Hilo	M5
Proceso	Mecanizado de precisión
Tipo de hilo	Hilo interno en ambos extremos
Precio	Comuníquese con nosotros para conocer los precios actuales.
Número de pieza	YY00168
Material	Hierro
Tratamiento de superficies	Galvanoplastia disponible
Diámetro exterior hexagonal	8 mm
Longitud total	9,5 mm
Hilo	M5
Proceso	Mecanizado de precisión
Tipo de hilo	Hilo interno en ambos extremos
Precio	Comuníquese con nosotros para conocer los precios actuales.
Personalización	El tamaño hexadecimal, la longitud, el tamaño del hilo y la configuración del hilo no estándar están disponibles previa solicitud.

Ventajas principales

• Cuerpo hexagonal: El perfil hexagonal permite sujetar la tuerca con una llave estándar durante la instalación y soporta la resistencia a la rotación en el plástico después del moldeo o prensado.
• Rosca interna de doble extremo: las roscas internas en ambos extremos permiten insertar sujetadores desde cualquier lado del inserto, lo que se adapta a diseños de conexión pasante en piezas de plástico.
• Construcción de hierro: El hierro proporciona resistencia mecánica para aplicaciones sujetas a torsión y carga de apriete.
• Opción de galvanoplastia: la superficie se puede galvanizar para brindar protección contra la corrosión cuando lo requiera el entorno operativo.
• Mecanizado de precisión: el proceso de mecanizado mantiene una tolerancia dimensional constante en el tamaño, la longitud y la rosca del hexágono.
• Dos opciones de longitud: las longitudes de 12,5 mm y 9,5 mm cubren diferentes profundidades de protuberancia y requisitos de espaciado.
• Rosca interna M5: Se adapta a sujetadores utilizados en carcasas de tamaño mediano y piezas de plástico.

Características del producto

• Cuerpo hexagonal con roscas internas en ambos extremos.
• Dos longitudes estándar: 12,5 mm y 9,5 mm.
• Diámetro exterior hexagonal de 8 mm.
• Hilo métrico interno M5 producido con paso estándar.
• Cuerpo de hierro mecanizado con tolerancia dimensional constante.
• Galvanoplastia disponible como opción de tratamiento de superficies.
• Adecuado para moldeo por inserción, fijación por calor, ajuste a presión e inserción ultrasónica.
• Se puede producir según dibujos del cliente para dimensiones y configuraciones de rosca no estándar.

Aplicaciones

• Carcasas y cerramientos para productos electrónicos de consumo
• Componentes plásticos para electrodomésticos
• Componentes plásticos para interiores de automóviles
• Paneles de control industrial y carcasas de instrumentos
• Carcasas para herramientas eléctricas y equipos
• Equipos de telecomunicaciones
• Prototipos y conjuntos moldeados de bajo volumen
• Piezas termoplásticas que requieren fijación por ambos lados

Preguntas frecuentes y soluciones

P1: ¿Cuál es el propósito del hilo interno de doble extremo?
R: Las roscas internas en ambos extremos permiten insertar sujetadores desde cualquier lado del inserto. Esto se adapta a diseños de conexión directa donde los componentes se fijan en ambas caras de una pieza de plástico.

Q2: ¿Cómo se instala este inserto?
R: Se puede instalar mediante moldeo por inserción, fijación térmica, ajuste a presión o inserción ultrasónica, según el tipo de plástico y el espesor de la pared. El cuerpo hexagonal permite sujetar la tuerca con una llave durante la instalación.

Q3: ¿Qué longitud se debe seleccionar?
R: La longitud de 9,5 mm se adapta a protuberancias menos profundas y conjuntos compactos, mientras que la longitud de 12,5 mm se adapta a protuberancias más profundas y proporciona acoplamiento y espaciado de rosca adicionales. La selección depende de la profundidad del saliente y de la profundidad del hilo requerida en cada extremo.

P4: ¿Qué información se necesita para una cotización personalizada?
R: Proporcione el número de pieza, el diámetro exterior hexagonal, la longitud total, el tamaño de la rosca, la configuración de la rosca, el material, el tratamiento de la superficie, la cantidad y cualquier requisito de dibujo o tolerancia.

Precauciones

• Confirme el diámetro del orificio moldeado, el tamaño del hexágono y el espesor de la pared saliente antes de la instalación.
• Utilice los parámetros de instalación recomendados para el material plástico específico.
• Evite el calor excesivo durante la fijación térmica, que puede deformar el plástico circundante.
• Evite un par de apriete excesivo, que puede dañar la rosca interna o el saliente de plástico.
• Conservar en un ambiente seco para limitar la oxidación de la superficie cuando el inserto se suministra sin revestimiento.
• Verifique la compatibilidad de la rosca en ambos extremos con los tornillos de acoplamiento antes del montaje.

Personalización y pedidos

Se pueden producir tuercas incrustadas no estándar según dibujos o muestras del cliente. Las opciones de personalización incluyen tamaño hexagonal, longitud, tamaño de rosca, configuración de rosca, material, tratamiento de superficie y chaflán. Comuníquese con nosotros con sus especificaciones y detalles de solicitud para obtener una cotización.
